Domanda:

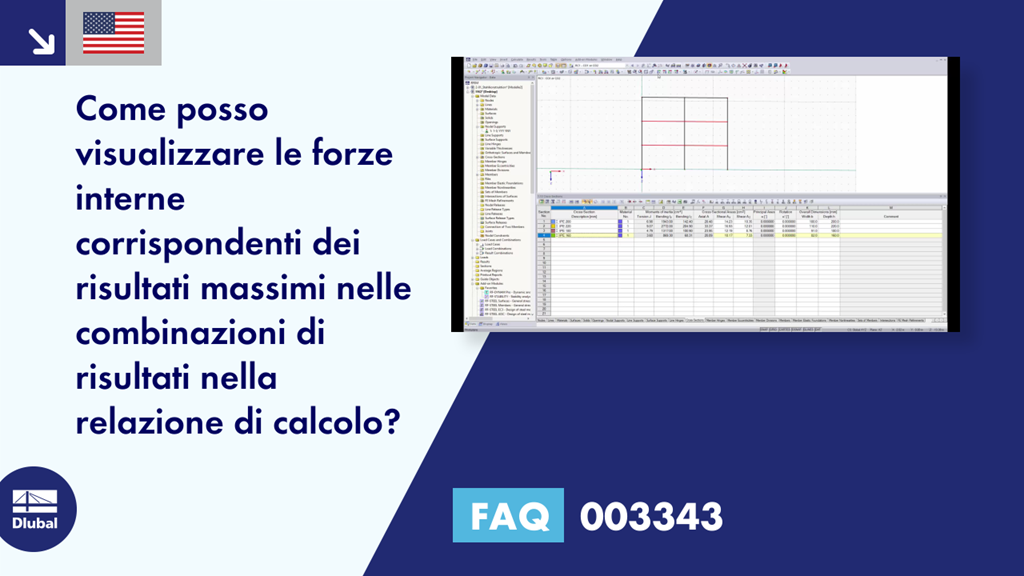

Come posso visualizzare le forze interne corrispondenti dei risultati massimi nelle combinazioni di risultati nella relazione di calcolo?
Risposta:
In RFEM o RSTAB, è possibile visualizzare facilmente le corrispondenti reazioni vincolari/forze interne in una combinazione di risultati nelle tabelle. Questo è impostato automaticamente per impostazione predefinita.
Se si desidera visualizzarli anche visualizzati in relazione di calcolo, è necessario attivare i valori estremi nelle tabelle corrispondenti. Puoi farlo in Selezione.
In questo esempio, i valori estremi sono stati attivati solo per la forza del vincolo esterno Pz, il che significa che le forze massime del vincolo esterno nella direzione Z sono visualizzate con le corrispondenti reazioni del vincolo esterno delle altre direzioni.
Se si desidera includere una visualizzazione grafica, è necessario stampare il grafico dei casi di carico visualizzati o delle combinazioni di carico nella relazione di calcolo.
