[EN] FAQ 003494 | Vorrei definire i vincoli laterali lungo l'asse di un componente strutturale che ...

Name: [EN] FAQ 003494 | Vorrei definire i vincoli laterali lungo l&#39;asse di un componente strutturale che ...
Uploaded: 2019-08-16T01:00:00+02:00

Domanda:

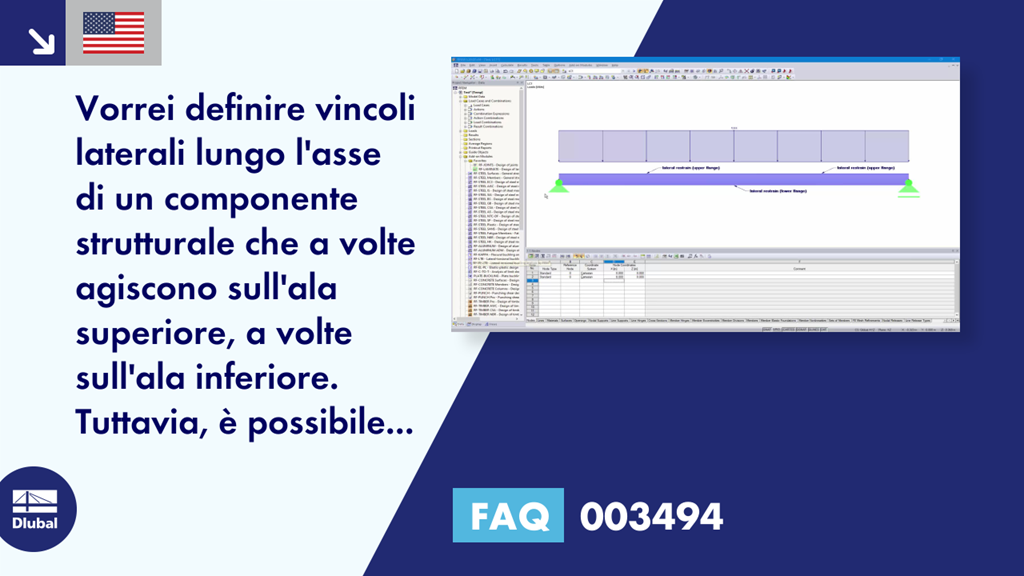

Vorrei definire vincoli laterali lungo l'asse di un componente strutturale che a volte agiscono sull'ala superiore, a volte sull'ala inferiore. Tuttavia, è possibile selezionare solo un elemento per ogni asta. Come posso creare la voce?

Risposta:
Per aggiungere diversi vincoli a un componente strutturale, questo deve essere costituito da diverse aste e il progetto deve essere eseguito utilizzando un set di aste. È quindi possibile assegnare diversi parametri alle singole aste. Il video mostra il procedimento.
