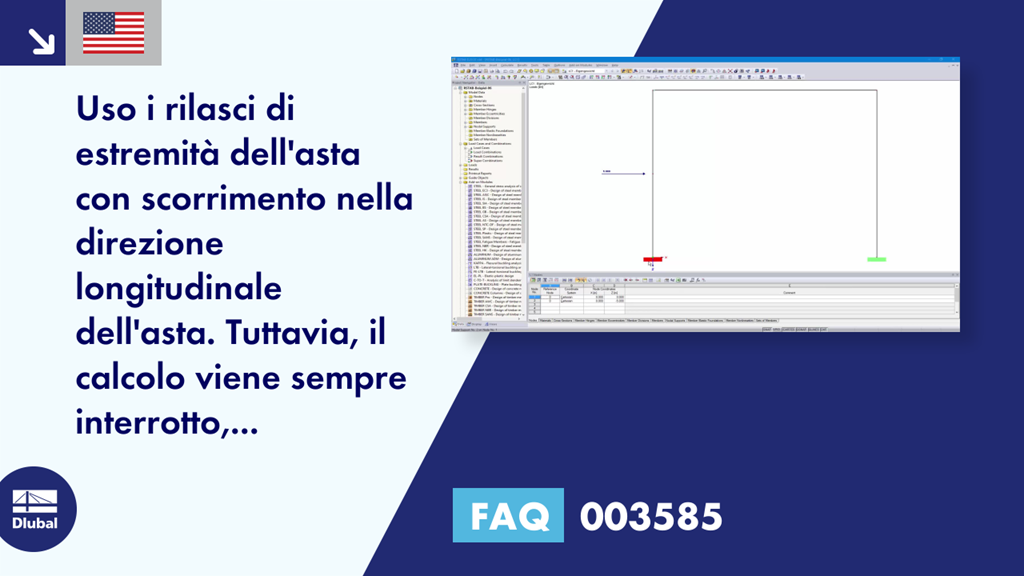

FAQ 003585 | Uso i rilasci di estremità dell'asta con scorrimento nella direzione longitudinale dell'asta. Tuttavia, ...

Domanda:
Uso i rilasci di estremità dell'asta con scorrimento nella direzione longitudinale dell'asta. Tuttavia, il calcolo viene sempre interrotto, visualizzando il messaggio di instabilità. Come posso ottimizzare il sistema di conseguenza?

Risposta:
A causa del calcolo non lineare, in particolare la definizione di scorrimento è una sfida per il risolutore di equazioni. I seguenti suggerimenti possono aiutarti a evitare possibili instabilità.

Incrementi di carico
Quando si considerano le non linearità, è spesso difficile trovare l'equilibrio. È possibile evitare instabilità applicando il carico in diversi passaggi (vedi Figura 01). Per esempio, quando si specificano due incrementi di carico, metà del carico sarà applicato nel primo passo. Le iterazione saranno effettuate fino a quando non si raggiungerà l'equilibrio. Dopo, in un secondo passo, si applicherà il carico completo al sistema già deformato e le iterazioni saranno di nuovo eseguite fino a quando non si raggungerà l'equilibrio. Non si deve dimenticare che gli incrementi di carico hanno un effetto sfavorevole sul tempo di elaborazione. Pertanto, 1 (ovvero, nessun carico in aumento incrementale) è preimpostato nella casella di testo. Inoltre, è possibile specificare quanti step di carico devono essere applicati per ciascun caso di carico e combinazione di carico (vedi Figura 02). Le specificazioni globali vengono quindi ignorate.

Definizione slippage
In generale, lo slittamento (ad esempio, in una connessione) è definito mediante la non linearità "Attività parziale" (vedi Figura 03). Può essere utilizzato per definire lo spostamento della cerniera da cui devono essere trasferite le forze. Come si può vedere nel diagramma, la battuta, cioè la rigidezza che agisce in base al corrispondente spostamento di svincolo, è considerata rigida (ramo verticale, vedi le frecce rosse). Tuttavia, in determinate circostanze, questo può portare a problemi numerici nel calcolo. Per evitare ciò, la rigidezza che agisce secondo lo spostamento di rilascio dovrebbe essere leggermente ridotta. È possibile ottenere ciò definendo una molla molto rigida (vedi figura 04).

Oltre all'arresto molto rigido, possono verificarsi problemi numerici all'interno dello scorrimento. In questo caso, è necessario considerare una piccola rigidezza per l'effetto dello slittamento al fine di aumentare un po 'il ramo orizzontale. La rigidezza dovrebbe essere selezionata così piccola che non ha effetto decisivo (vedi la figura 05). Questa situazione è possibile utilizzando la non linearità "Diagramma".

Disposizione dei cardini delle aste
Quando si posizionano i cardini, è necessario assicurarsi che non siano definiti nella stessa direzione su entrambe le estremità dell'asta. Quindi, c'è uno stato in cui l'asta non è sufficientemente supportata e il sistema fallisce già nelle prime iterazioni. In tal caso, lo scorrimento su un lato dell'asta dovrebbe essere definito solo e la dimensione dello scorrimento deve essere regolata di conseguenza (vedi Figura 06).
