Domanda:

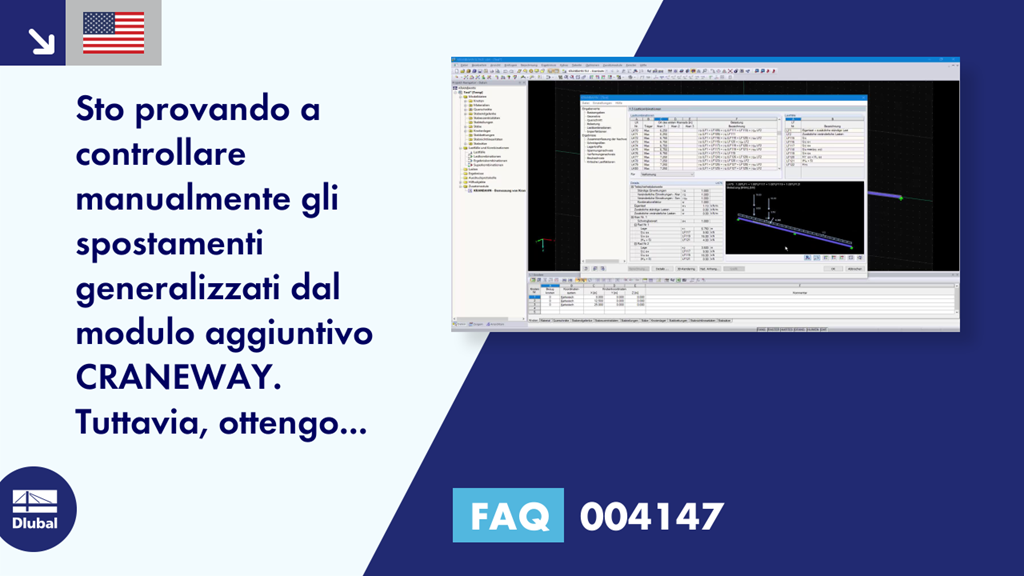

Sto cercando di controllare manualmente le deformazioni dal modulo aggiuntivo CRANEWAY. Tuttavia, ottengo grandi deviazioni. Come spiegare le differenze?
Risposta:
Le forze interne e le deformazioni sono determinate secondo l'analisi del secondo ordine per l'instabilità torsionale, tenendo conto dei 7 gradi di libertà. Per un calcolo lineare delle deformazioni, un carico verticale/orizzontale risulta in una sola deformazione verticale/orizzontale. Poiché le forze interne si riferiscono alla struttura deformata e vi è un'analisi non lineare, questo non è valido per l'analisi di instabilità torsionale del secondo ordine.
In RFEM e RSTAB, è possibile verificare le deformazioni nel centro di taglio utilizzando il modulo aggiuntivo RF-/FE-LTB (vedi figura 02). Le deformazioni che risultano dagli spostamenti o dalle rotazioni possono essere verificate solo con un modello di superficie in RFEM.
