Il cemento armato in fibra di acciaio è oggi utilizzato principalmente per pavimenti industriali o pavimenti di hall, per lastre di fondazione con basse sollecitazioni, pareti e pavimenti del seminterrato. Dalla pubblicazione nel 2010 della prima linea guida sul calcestruzzo armato con fibra di acciaio da parte del Comitato tedesco per il calcestruzzo armato (DAfStb), un ingegnere strutturista può utilizzare gli standard per la progettazione del materiale composito di calcestruzzo armato con fibra di acciaio, che rende l'utilizzo di calcestruzzo fibrorinforzato sempre più diffuso nelle costruzioni. Questo articolo descrive il calcolo non lineare di una piastra di fondazione in cemento armato in fibra di acciaio allo stato limite ultimo con il software FEM RFEM.

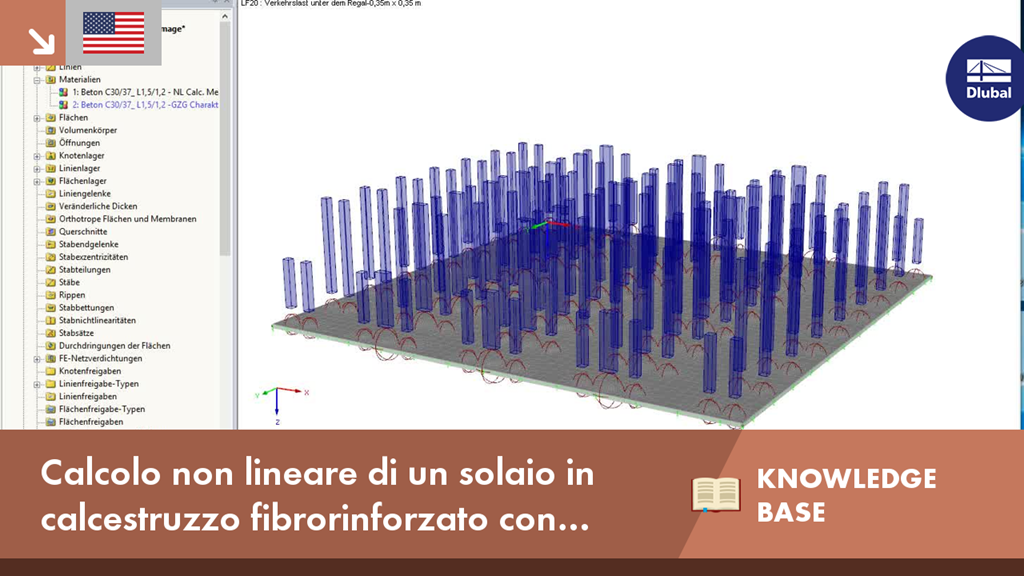

KB 001623 | Calcolo non lineare di un solaio in acciaio, in calcestruzzo fibrorinforzato, nel limite ultimo
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Utilizzando la non linearità del vincolo interno dell'asta "Ponteggio N | phiy,phiz" consente di simulare un giunto di tubo di un ponteggio inserito.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
