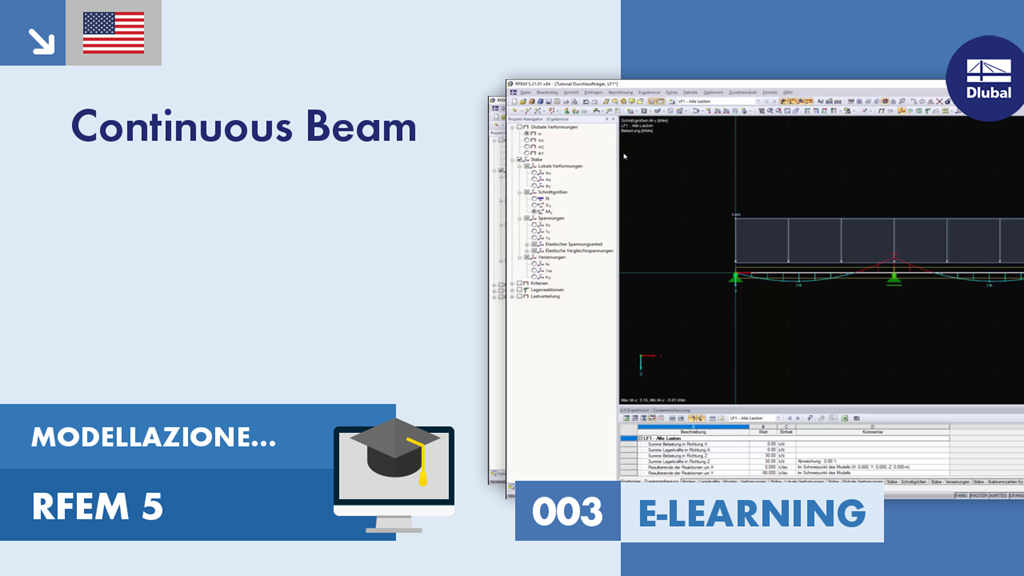

Modellazione con RFEM 5 | 003 trave continua

La conformità alle normative edilizie, come l'Eurocodice, è essenziale per garantire la sicurezza, l'integrità strutturale e la sostenibilità di edifici e strutture. La fluidodinamica computazionale (CFD) svolge un ruolo fondamentale in questo processo simulando il comportamento dei fluidi, ottimizzando i progetti e aiutando architetti e ingegneri a soddisfare i requisiti dell'Eurocodice relativi all'analisi del carico del vento, alla ventilazione naturale, alla sicurezza antincendio e all'efficienza energetica. Integrando CFD nel processo di progettazione, i professionisti possono creare edifici più sicuri, più efficienti e conformi che soddisfano i più alti standard di costruzione e progettazione in Europa.

Nella fluidodinamica computazionale (CFD), le superfici complesse che non sono completamente solide possono essere modellate utilizzando media porosi o di permeabilità. Nel mondo reale, esempi di tali cose includono strutture in tessuto frangivento, reti metalliche, facciate e rivestimenti perforati, feritoie, banchi di tubi (pile di cilindri orizzontali) e così via.

Le strutture frangivento sono tipi di strutture speciali in tessuto che proteggono l'ambiente da particelle chimiche dannose, riducono l'erosione del vento e aiutano a preservare edifici o aree di valore. RFEM e RWIND sono utilizzati per l'analisi strutturale del vento come interazione fluido-struttura unidirezionale (FSI).
Questo articolo mostra come eseguire la progettazione strutturale di strutture frangivento utilizzando RFEM e RWIND.

Rispetto al modulo aggiuntivo RF-FORM-FINDING (RFEM 5), il programma include:\} le seguenti nuove caratteristiche sono state aggiunte per RFEM 6:

• Specifica di tutte le condizioni al contorno di carico di form-finding in un caso di carico
• Memorizzazione dei risultati di form-finding come stato iniziale per ulteriori analisi del modello
• Assegnazione automatica dello stato iniziale di form-finding tramite procedure guidate di combinazione a tutte le situazioni di carico di una situazione di progetto
• Inoltre, condizioni al contorno della geometria di form-finding per le aste (lunghezza non sollecitata, flessione verticale massima, flessione verticale nel punto basso)
• Condizioni al contorno del carico di ricerca della forma aggiuntivo per le aste (forza massima nell'asta, forza minima nell'asta, componente di trazione orizzontale, trazione all'estremità i, trazione all'estremità j, trazione minima all'estremità i, trazione minima all'estremità j)
• Tipo di materiale "Tessuto" e "Lamina" nella libreria dei materiali
• Form-finding paralleli in un modello
• Simulazione degli stati di form-finding della costruzione in sequenza in connessione con l'add-on Analisi delle fasi costruttive (CSA)

Rispetto al modulo aggiuntivo RF-/STEEL Warping Torsion (RFEM 5 / RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add-on Torsione di ingobbamento (7 DOF) per RFEM 6 / RSTAB 9:

• Completa integrazione nell'ambiente di RFEM 6 e RSTAB 9
• Il 7° grado di libertà è considerato direttamente nel calcolo delle aste in RFEM/RSTAB sull'intero sistema
• Non è più necessario definire le condizioni del vincolo esterno o le rigidezze della molla per il calcolo sul sistema equivalente semplificato
• Possibile combinazione con altri add-on, ad esempio per il calcolo di carichi critici per instabilità torsionale e instabilità flesso-torsionale con analisi di stabilità
• Nessuna restrizione per le sezioni in acciaio a parete sottile (ad esempio, è anche possibile calcolare i momenti ribaltanti ideali per travi con sezioni in legno massicce)

Rispetto al modulo aggiuntivo RF-/DYNAM Pro - Natural Vibrations (RFEM 5/RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add-on Analisi modale per RFEM 6/RSTAB 9:

• Coefficienti di combinazione preimpostati per varie norme (EC 8, ASCE, ecc.)
• Trascuratezza facoltativa delle masse (ad esempio, massa delle fondazioni)
• Metodi per determinare il numero di forme modali (definito dall'utente, automatico - per raggiungere i coefficienti di massa modale efficaci, automatico - per raggiungere la frequenza naturale massima)
• Output di masse modali, masse modali efficaci, fattori di massa modale e fattori di partecipazione
• Output tabellare e grafico delle masse nei punti della mesh
• Varie opzioni di ridimensionamento per le forme modali nel navigatore dei risultati
