Le normative esistenti non hanno ancora specificato alcuna regola per la distribuzione dei carichi da neve per impianti solari termici e fotovoltaici sopraelevati sulle coperture. L'unica indicazione era che la distribuzione del carico doveva essere valutata da un ingegnere strutturale. Solo con l'Appendice nazionale DIN EN 1991-1-3/NA: 2019-04-2019, sono state prese regole specifiche per questo.

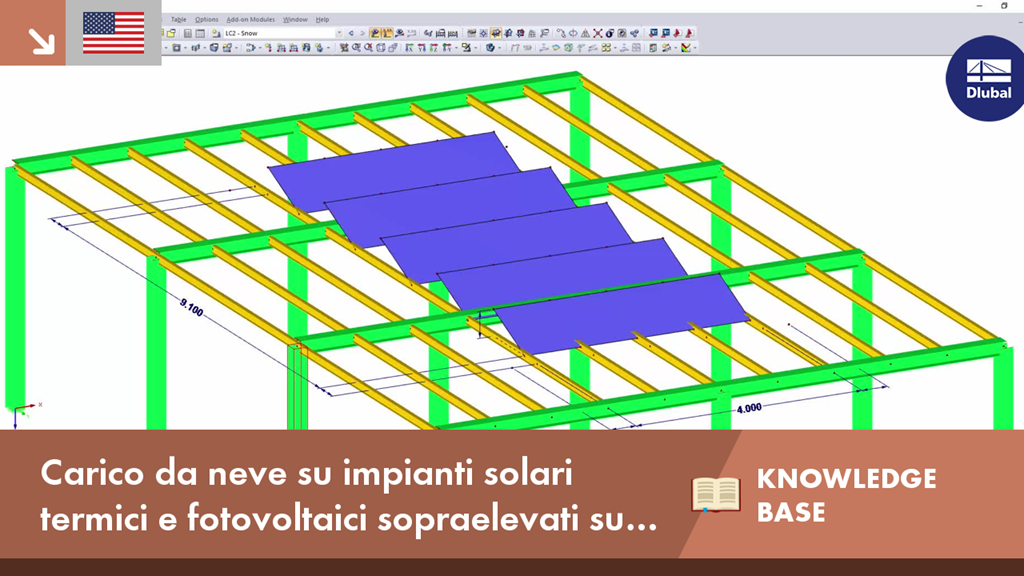

KB 001633 | Carico da neve su impianti solari termici e fotovoltaici sopraelevati su coperture fino a ...
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:
- Linea verticale
- Colonna
- Parete
- Asta della trave
- Soffitto rettangolare
- Lastra poligonale
- Apertura rettangolare nel soffitto
- Apertura poligonale del soffitto
Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
È possibile importare file STEP in RFEM 6. I dati vengono convertiti direttamente nei dati del modello RFEM nativo.
Il formato STEP rappresenta un'interfaccia standard stabilita della ISO (ISO 10303). Nella descrizione della geometria, tutte le forme rilevanti per RFEM (modelli di linee, superfici e solidi) rilevanti per RFEM possono essere integrate dai modelli di dati CAD.
Nota: Questo formato non deve essere confuso con le interfacce DSTV, che utilizzano anche l'estensione del file *.stp.
Utilizzando il tipo di piano " Solo trasferimento del carico ", è possibile creare solai senza considerare l'effetto di rigidezza dentro e fuori dal piano. Questo tipo di elemento raccoglie i carichi sul soffitto e li trasferisce agli elementi portanti del modello 3D. Ciò offre la possibilità di simulare componenti secondari come griglie ed elementi di distribuzione del carico simili nel modello 3D senza ulteriori effetti.
