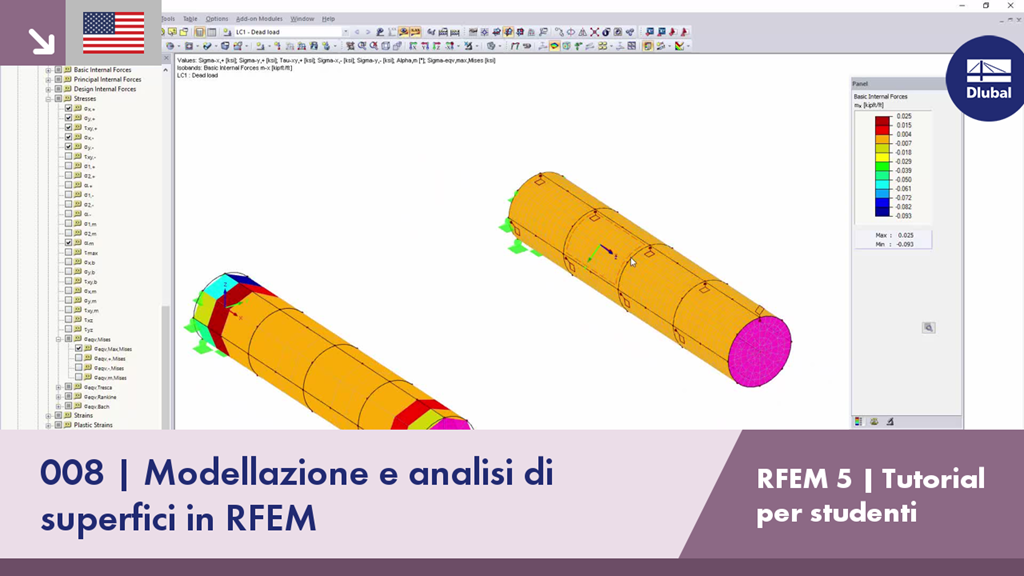

Questo ottavo breve video tutorial spiega come modellare un tubo di calcestruzzo da una superficie e come analizzare i risultati in RFEM. Questo tubo è realizzato in calcestruzzo e supporto all'estremità a sbalzo.
RFEM 5 Tutorial per studenti | 008 Modellazione e analisi di superfici in RFEM
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Durata: 00:00:00 min
Durata: 02:50:31 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:07:36 min
Durata: 00:09:09 min
In RF-/FUND Pro hat der Anwender die Möglichkeit, den Anteil der entlastenden Bodenpressungen mittels des Faktors kred frei zu wählen.
In RF-/FOUNDATION Pro, è anche possibile considerare il copriferro per la fondazione secondo EN 1992-1-1.
RFEM 5 consente di utilizzare diverse non linearità delle aste per la progettazione di un modello. Nel testo seguente, esamineremo un esempio dell'uso della non linearità dell'asta di "spostamento". L'esempio è un modello semplificato di un tombino in calcestruzzo con una vista di pianta quadrata.
Secondo il libro 631 del DAfStb (Comitato tedesco per il calcestruzzo strutturale), il capitolo 2.4, il comportamento strutturale dei soffitti cambia se il loro supporto continuo da pareti viene interrotto nelle zone di aperture. A seconda della lunghezza dell'area di apertura e dello spessore della piastra, sono necessarie misure per l'analisi del soffitto nell'area dell'apertura.
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
I modelli e le presentazioni dell'Info Day 2018 sono disponibili gratuitamente e potete inviarmeli?
In RF ‑ CONCRETE Surfaces, ottengo una quantità elevata di armatura in relazione a un braccio di leva che è quasi zero. Come si crea un braccio di leva così piccolo di forze interne?
Durante la conversione dalla definizione manuale delle aree dell'armatura alla disposizione automatica dell'armatura secondo la finestra 1.4, il risultato del calcolo della deformazione differisce, sebbene l'armatura di base non sia stata modificata. Qual è il motivo di questo cambiamento?
Perché ottengo un'area discontinua nella distribuzione delle forze interne? Nell'area della linea vincolata, la forza di taglio VEd mostra un salto, che non sembra essere plausibile.
Ottengo risultati diversi confrontando l'analisi delle deformazioni nei moduli aggiuntivi RF-CONCRETE e in un altro programma di calcolo. Quale potrebbe essere la ragione di questo?
Qual è il modo migliore per considerare il calcestruzzo fibrorinforzato in acciaio nel programma RFEM 5?
