Domanda:

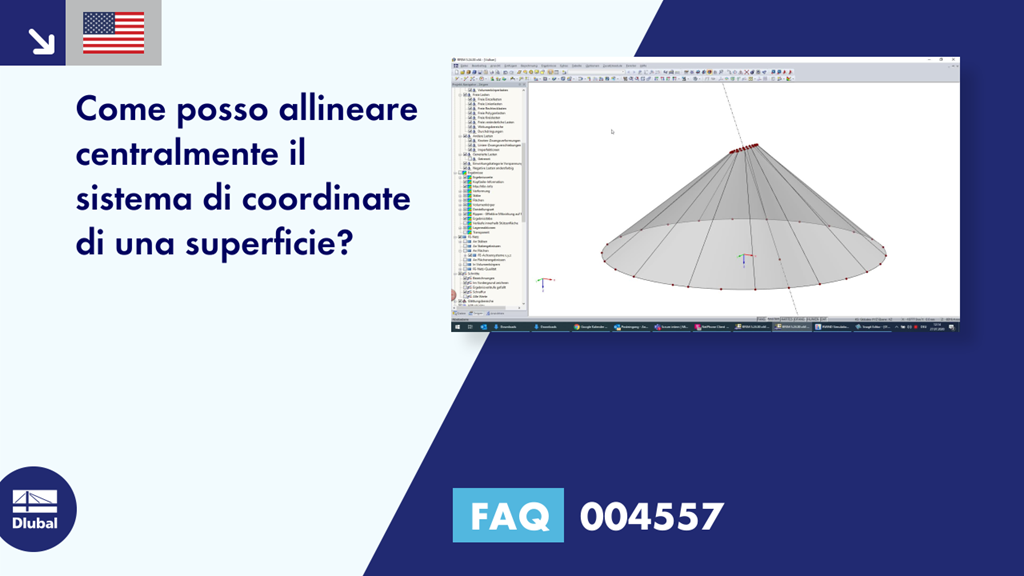

Come posso allineare centralmente il sistema di coordinate di una superficie?
Risposta:
In RFEM, le superfici sono costituite da un insieme di elementi finiti. Ogni elemento ha il proprio sistema di coordinate locali. L'orientamento di tutti gli elementi appartenenti alla superficie è governato dalla definizione della superficie sovrapposta.
L'orientamento centrico dei singoli elementi può essere ottenuto specificando l'orientamento di una linea nelle proprietà della superficie nella scheda "Assi". Per questo, il programma richiede una specificazione della direzione radiale (direzione x o y) e una descrizione della linea centrale tramite due punti. Il programma allinea quindi i singoli sistemi di coordinate degli elementi in modo che una linea retta attraverso l'origine dell'elemento in direzione radiale sul piano dell'elemento intersechi la linea centrale statica.
