Domanda:

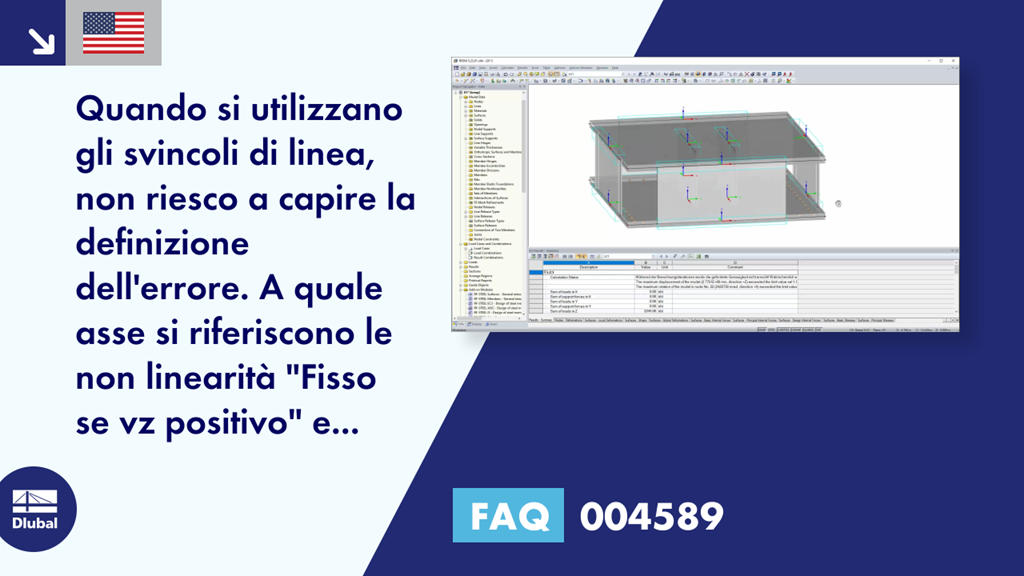

Quando si utilizzano gli svincoli di linea, non riesco a capire la definizione dell'errore. A quale asse si riferiscono le non linearità "Fisso se vz positivo" e "Fisso se vz negativo"?
Risposta:
La direzione positiva e quella negativa si riferiscono al sistema di assi dello svincolo della linea. Le forze, come vz, sono correlate all'oggetto sulla linea originale.
Nel seguito, la definizione sarà spiegata brevemente usando l'esempio di uno svincolo tra una parete e un soffitto. Se il muro è l'oggetto svincolato, la definizione di rottura per il carico di sollevamento sarebbe la seguente:
Tra la soletta e la parete, deve essere selezionata la non linearità "Fissa se negativa vz".
Tra la parete e il soffitto sopra, la non linearità "Fissa se positiva vz" dovrebbe essere selezionata.
Se la rottura è definita in modo errato, è possibile verificarla utilizzando il diagramma di deformazione determinato.
