[IT] FAQ 004636 | Come posso determinare l'orientamento di un vincolo esterno nodale perpendicolarmente a una linea?

Domanda:
Come posso determinare l'orientamento di un vincolo esterno nodale perpendicolarmente a una linea?

Risposta:
Ogni vincolo esterno nodale ha un sistema di assi locale X', Y' e Z'. Per impostazione predefinita, è orientato parallelamente agli assi globali X, Y e Z. L'opzione "Sistema di assi definito dall'utente" consente di ruotare il sistema di assi locale del vincolo esterno (Figura 01).

Se si desidera allineare il vincolo esterno del nodo perpendicolarmente a una linea, è possibile utilizzare l'opzione "Come linea" (Figura 02). L'opzione "Uguale alla linea" è disponibile solo per le linee rette. Il sistema di assi locale del vincolo esterno è allineato parallelamente al sistema di assi locale della linea. Il sistema di assi locale della linea può essere visualizzato nel Navigatore di progetto - Visualizza utilizzando Modello → Linee → Sistemi di assi delle linee x, y, z (Figura 03). Il sistema di assi della linea può essere influenzato dalla direzione della linea e dalla rotazione della linea. Per cambiare la direzione della linea, fare clic con il pulsante destro del mouse sulla linea e selezionare l'opzione "Inverti orientamento linea" nel menu di scelta rapida (Figura 04). La rotazione della linea può essere impostata nella scheda "Rotazione" della finestra di dialogo "Modifica linea" (Figura 05).

In alternativa, è possibile determinare l'orientamento del sistema di assi del vincolo esterno del nodo utilizzando un sistema di coordinate definito dall'utente o specificando tre nodi perpendicolari alla linea.

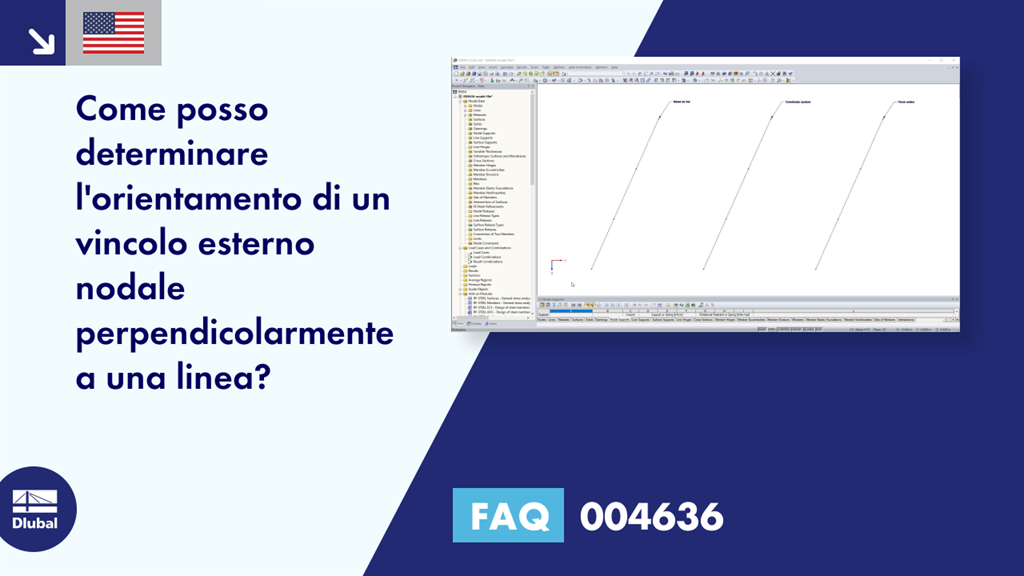

Le tre opzioni sono mostrate nel video. Per l'orientamento del sistema di assi vincolari utilizzando un sistema di coordinate definito dall'utente o la specificazione di tre punti, viene creata una linea retta ausiliaria perpendicolare alla linea. Pertanto, è possibile allineare facilmente l'asse perpendicolare alla linea.
