[EN] FAQ 004711 | È possibile accoppiare aste con elementi solidi?

Domanda:
È possibile accoppiare aste con elementi solidi?

Risposta:
Un elemento 1D (asta) non può essere integrato direttamente negli elementi 3D di un solido. Tuttavia, ci sono gli strumenti che consentono un accoppiamento.

Se un componente sottile (asta) deve essere collegato con un componente solido (solido), è necessario prestare attenzione al corretto accoppiamento di questi elementi durante la modellazione.

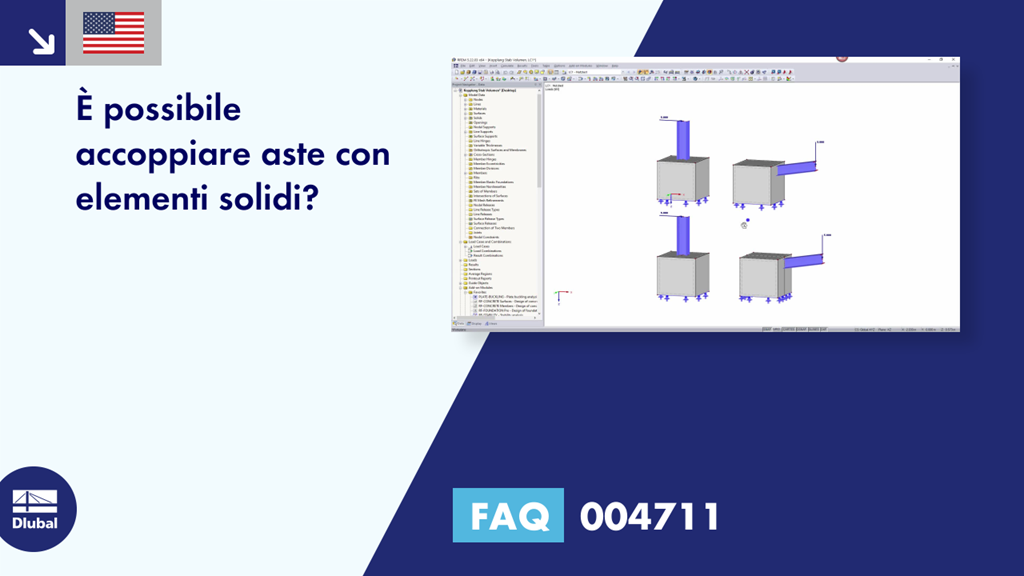

1° Ad esempio, se una colonna con una piastra di estremità è imbullonata rigidamente a un'unica fondazione, questo può essere fatto per mezzo di un "collegamento incrociato". Così, i gradi di libertà rotazionali problematici possono essere trasferiti dai gradi di libertà traslazionali. Le dimensioni del "collegamento trasversale" dovrebbero corrispondere approssimativamente alle dimensioni della sezione trasversale.

2° 2. Ad esempio, se un'asta è racchiusa in un'unica fondazione, il solido deve essere separato nel piano dell'asta per garantire il collegamento tra l'asta e la superficie di contorno e quindi il collegamento con il solido.
