Domanda:

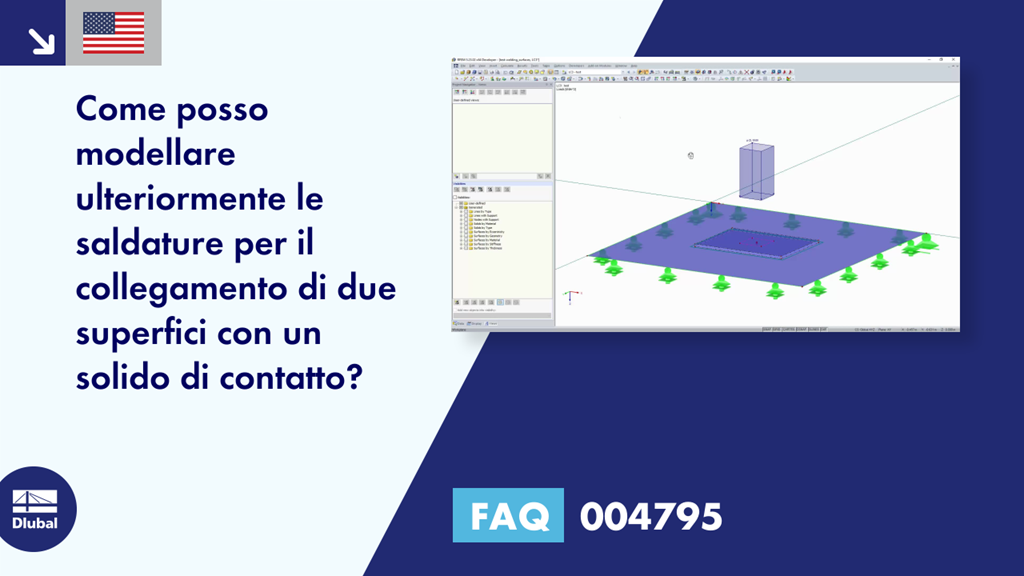

Come posso modellare ulteriormente le saldature per il collegamento di due superfici con un solido di contatto?
Risposta:
Poiché le superfici del contorno dei solidi di contatto possono essere solo di tipo Superficie nulla, è necessario modellare superfici aggiuntive con una sezione. Il seguente è un esempio per questo.
C'è un rinforzo di una piastra con una piastra aggiuntiva. Entrambe le piastre sono collegate tramite un solido di contatto:
Per simulare una saldatura, sono necessari i bordi su entrambe le piastre:
Puoi semplicemente creare il bordo inferiore inserendo una nuova superficie rettangolare. In questo caso, il programma chiede se la superficie deve essere integrata nella superficie di base, che deve essere confermata facendo clic su Sì. Ci sono quindi due aperture nella superficie inferiore; uno nella superficie più esterna dove si trova la superficie per il bordo, e un altro nella superficie per il bordo dove si trova la superficie inferiore del solido di contatto:
Per il bordo superiore, è anche necessario creare una nuova superficie e l'apertura alla superficie superiore del solido di contatto deve essere inserita manualmente:
Dopo aver creato i bordi, è possibile inserire le superfici effettive per la saldatura:
Se la piastra di armatura è sottoposta a trazione ora, la saldatura modellata trasferisce le tensioni di trazione:
