Domanda:

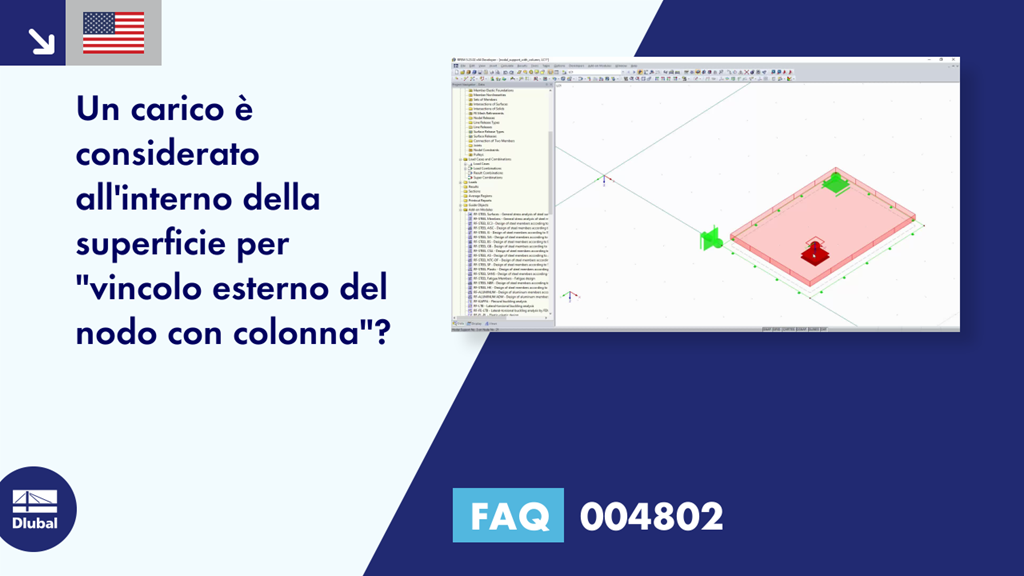

Un carico è considerato all'interno della superficie per "vincolo esterno del nodo con colonna"?
Risposta:
Il carico all'interno di quest'area non viene preso in considerazione, come si può vedere chiaramente nell'esempio nell'immagine 01. Qui, è stato applicato un carico di temperatura omogeneo (solo Tc), che porta a picchi di tensione, sebbene la superficie possa deformarsi liberamente.
Se è importante considerare il carico, è possibile modellare il vincolo esterno anche manualmente. Per fare ciò, è sufficiente creare un'apertura delle dimensioni della colonna e creare una nuova superficie corrispondente alla superficie circostante (vedere l'immagine 02). I valori per le rigidezze della molla possono essere trovati nella finestra di dialogo (vedi Figura 03).
Una superficie caricata in questo modo è quindi senza tensioni anche nel caso di un carico termico, come mostrato nell'immagine 04.
