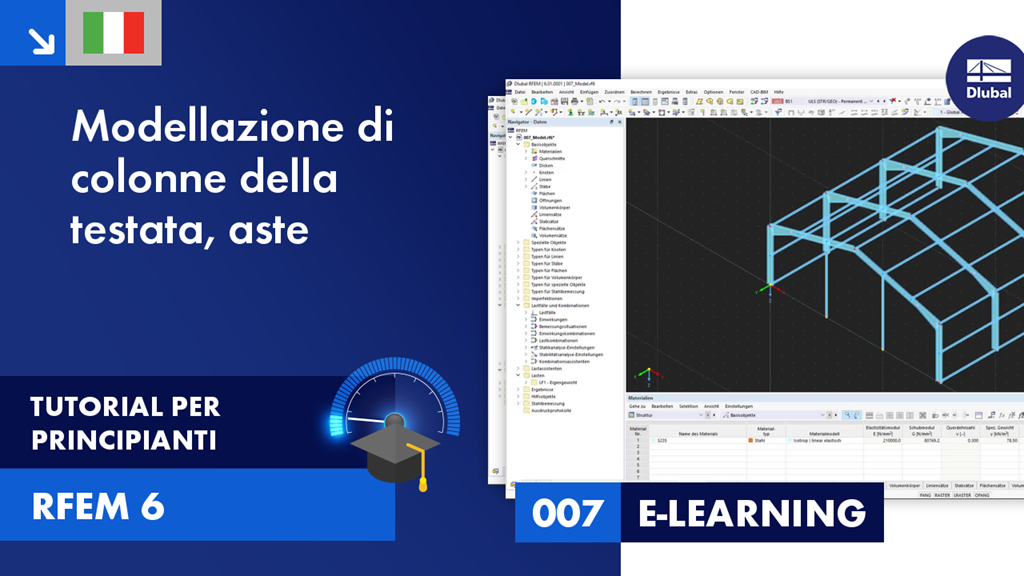

In questo video, creiamo un capannone 3D da un telaio bidimensionale. Per fare ciò, utilizziamo alcune funzioni molto utili di RFEM, come "Sposta e copia".
Contenuto:
00:11 Sposta e copia
02:15 Elimina aste
02:32 Crea colonne del telaio frontale
03:50 Modifica colonne esistenti
