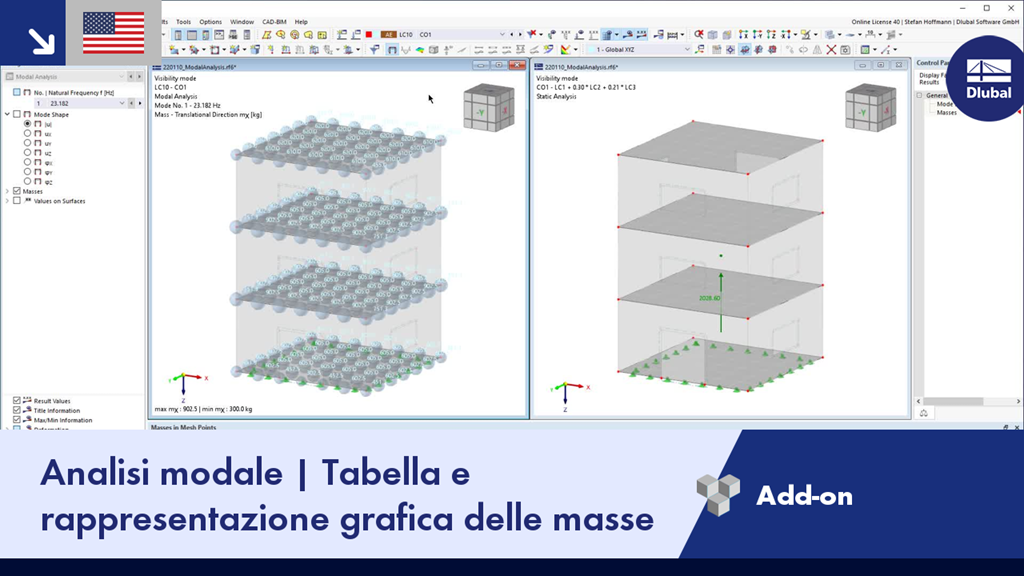

Analisi modale | Tabella e rappresentazione grafica delle masse

Video

Torna ai Video

Primi passi con RFEM

Primi passi

Forniamo suggerimenti e consigli per aiutarti a iniziare con il programma RFEM.

Primi passi con RFEM

Torna ai Video

11. gennaio 2022

003073

Stefan Hoffmann

Analisi modale per RFEM 6

Strutture in cemento armato

Strutture in acciaio

Analisi dinamica e sismica

Descrizione

In questo video, vorrei mostrarti come puoi capire le masse nella tua analisi modale. Con l'add-on Modal Analysis, puoi calcolare gli autovalori e altre informazioni importanti della tua analisi modale in RFEM 6.

La procedura guidata di combinazione può essere utilizzata per generare combinazioni di massa secondo le norme selezionate, o possono anche essere create manualmente. Dopo il calcolo, le masse possono essere valutate nella tabella come al solito. In RFEM 6, c'è anche la possibilità di valutare graficamente le masse.

Il vantaggio principale di questo è che il controllo è semplificato se, ad esempio, si trascura la massa di oggetti, come la soletta di fondazione nel nostro esempio.

Parole chiave

RFEM 6 Analisi modale analisi Analisi dinamica Norma Dinamica Software FEM Software agli elementi finiti Struttura Ingegneria civile Ingegnere strutturista Verifiche strutturali Analisi strutturale RFEM 6 RSTAB 9 Dlubal Software
