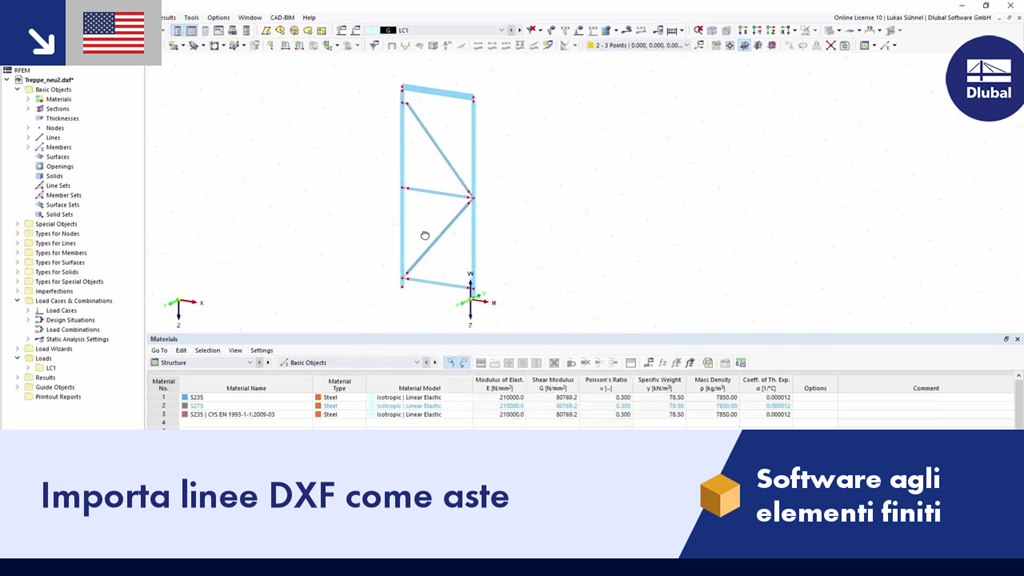

Questo video mostra l'importazione di un file DXF. La descrizione degli strati contiene il profilo e il nome del materiale. RFEM utilizza le informazioni durante l'importazione per convertire le linee in aste.
Importazione di linee DXF come aste
