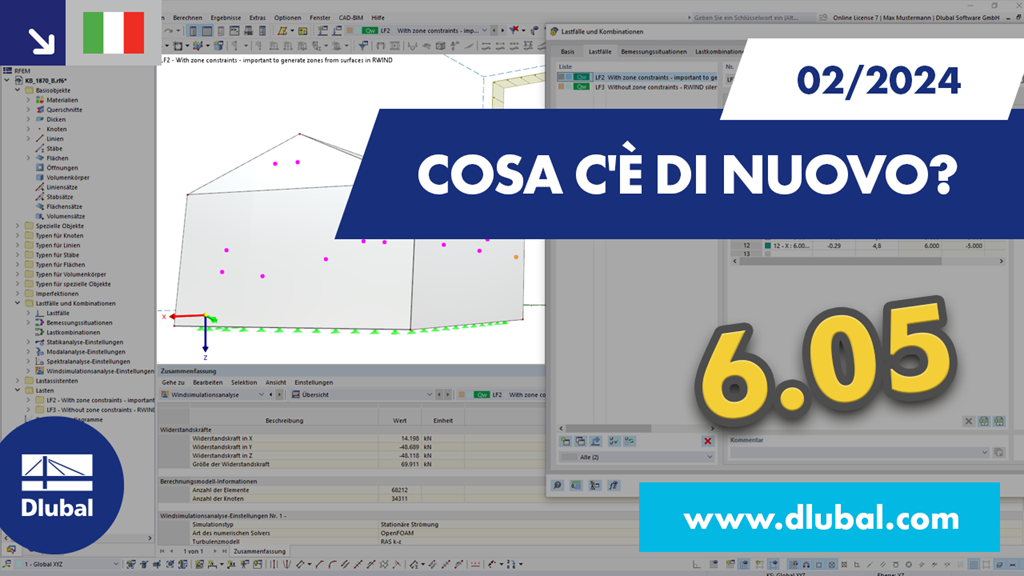

WIN | 02/2024 – Cosa c'è di nuovo in RFEM 6 e RSTAB 9?

Questo articolo mostra e spiega l'influenza della rigidezza flessionale delle funi sulle loro forze interne. Questo articolo fornisce anche suggerimenti su come ridurre questa influenza.

Per valutare se è necessario considerare anche l'analisi del secondo ordine in un'analisi dinamica, il coefficiente di sensibilità della deriva dell'interpiano θ è fornito nella EN 1998-1, punti 2.2.2 e 4.4.2.2. Può essere calcolato e analizzato con RFEM 6 e RSTAB 9.
Il coefficiente θ è calcolato come segue:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$

Per la verifica allo stato limite ultimo, EN 1998-1, i punti 2.2.2 e 4.4.2.2 richiedono un calcolo considerando la teoria del secondo ordine (effetto P-Δ). Questo effetto può essere trascurato solo se il coefficiente di sensibilità al drift dell'interpiano θ è inferiore a 0,1.

In RFEM 6 e RSTAB 9, è possibile inserire "Oggetti visivi" come oggetti guida. È possibile importare i formati di file 3ds, stl e obj.

Questi oggetti consentono di creare un migliore riferimento alle dimensioni.

Mia è l'assistente AI di Dlubal, disponibile sul nostro sito web e anche direttamente nei programmi RFEM, RSTAB e RSECTION.

1. Potenziato da una conoscenza concentrata
2. Il chatbot è addestrato utilizzando le conoscenze del sito web Dlubal e il modello linguistico ChatGPT 4.0. Ciò significa che Mia può assisterti per qualsiasi domanda relativa al software Dlubal e all'ingegneria strutturale.

1. Facile e veloce
2. Mia è disponibile direttamente nei programmi e ti evita il fastidio di doverti controllare via e-mail o telefono.

1. È'così semplice':
2. Nei programmi: fai clic sull'avatar Mia in basso a destra per aprire la modalità chat.
3. Sul sito web di Dlubal: Per chattare con Mia, fare clic sull'avatar in basso a destra del sito web di Dlubal, o visitare la pagina speciale: Mia – La tua esperta di IA

Utilizzando il tipo di asta "Dissipatore viscoso", è possibile definire un coefficiente di smorzamento, una costante della molla e una massa. Questo tipo di asta estende le possibilità all'interno dell'analisi time history.

Per quanto riguarda la viscoelasticità, il tipo di asta "Dissipatore viscoso" è simile al modello Kelvin-Voigt, che è costituito dall'elemento di smorzamento e da una molla elastica (entrambi collegati in parallelo).
