Strutture a membrana con carichi del vento dalla simulazione del vento CFD

Questo webinar mostra il flusso di lavoro generale per la progettazione di tensostrutture in RFEM, compresa l'analisi del carico del vento CFD utilizzando RWIND Simulation.

$Strutture a membrana e simulazione del carico del vento \ n CFD$

Passati
Registrato

2020-04-08

14:00 - 15:00 EDT

inglese (Stati Uniti)

Gratuito

Evento

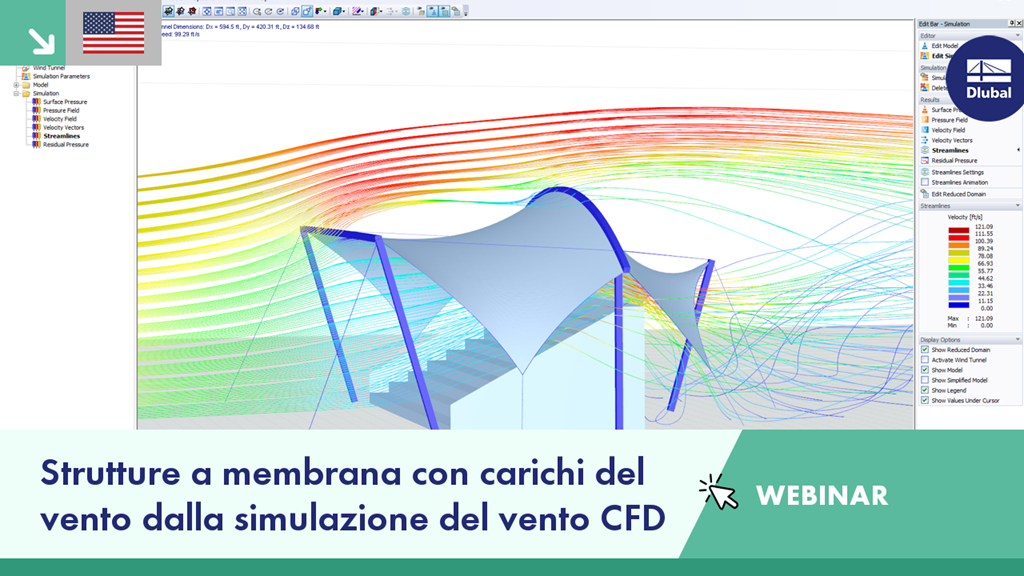

Webinar | Strutture a membrana con carichi del vento dalla simulazione del vento CFD

Webinar | Tensostrutture e CFD simulazione del carico del vento

Questo webinar mostra il flusso di lavoro generale per la progettazione di tensostrutture in RFEM, compresa l'analisi del carico del vento CFD utilizzando RWIND Simulation.

Programma
00:00 Introduzione
02:32 Revisione del modello di struttura primaria in RFEM.
05:38 Modellazione di strutture secondarie incluse membrane e funi.
16:42 Definizione dei carichi di precompressione con RF-FORM-FINDING.
30:00 Applicazione CFD del carico del vento con RWND Simulation.
42:50 Valutazione dei risultati dell'analisi per casi di carico e combinazioni.
49:52 Verifica della stabilità e dell'instabilità con RF-STABILITY.
55:30 Verifica delle aste di acciaio con RF-STEEL AISC.
1:01:45 Considerazione di strutture aggiuntive e carichi del vento.
1:08:59 Conclusione

Modello di presentazione da scaricareDi seguito, nella sezione Modelli da scaricare, troverai i modelli utilizzati nel webinar. Ciò ti consentirà di seguire autonomamente il webinar passo dopo passo con il modello fornito dopo aver completato la presentazione.

Amy Heilig, PE

CEO – Ufficio USA | Ingegnere vendite e supporto tecnico

Amy Heilig è l'amministratore delegato del nostro ufficio negli Stati Uniti con sede a Filadelfia, in Pennsylvania. Offre anche supporto tecnico e commerciale, contribuendo attivamente allo sviluppo di programmi Dlubal Software su misura per il mercato nordamericano.
