Dopo aver definito i punti da analizzare, il modulo genera le linee e le superfici di influenza. Quindi, tutti i diagrammi sono disponibili in finestre di risultati ordinati per punti e unità di carico applicati sulle aste, sulle superfici e sui vincoli esterni.
Il modello di RFEM costituito da aste e/o superfici, è analizzato in un punto particolare applicando un carico unitario con una magnitudine e direzione definita del carico. Il modulo determina il modo in cui il carico unitario influenza le forze interne nel punto ispezionato.
Questa simulazione è rappresentata graficamente da una linea di influenza o da una superficie di influenza risultante dall'entità del carico della forza o del momento nel punto del modello ispezionato. Può essere usato per ulteriori analisi o per verificare il comportamento del modello.
RF‑INFLUENCE determina le linee e le superfici di influenza del modello costituito da aste e superfici.

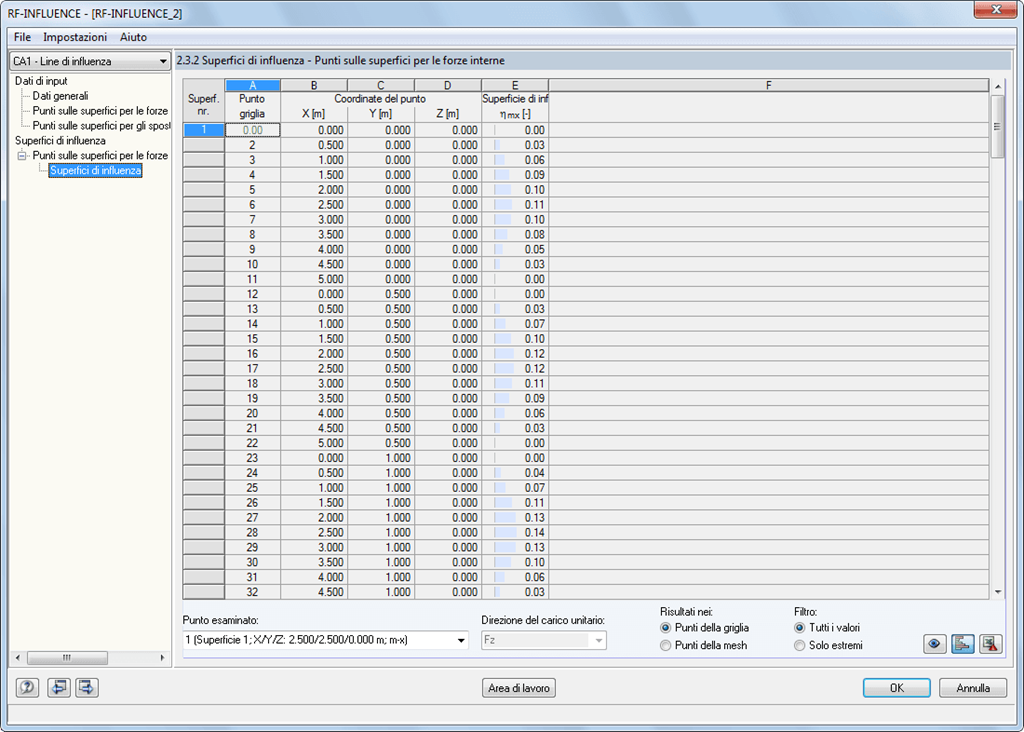

I risultati di ogni linea di influenza e superficie sono elencati nelle finestre dei risultati ed è anche possibile valutarli graficamente.
È possibile esportare le tabelle dei risultati in MS Excel. Inoltre, la relazione di calcolo globale di RFEM è disponibile per la stampa dei dati di input e dei risultati e dei grafici.
- Facile definizione dei carichi unitari nel modello di RFEM
- Facile definizione dei punti ispezionati su aste, superfici e vincoli esterni
- Visualizzazione grafica e tabellare dei risultati per carico unitario o per punto ispezionato
- Relazione di calcolo dettagliata, inclusi tutti i dati del modello e del carico di ogni punto progettato e carico unitario utilizzato
