- Verifica dei seguenti tipi geometrici:
- Simmetrico / asimmetrico
- Mezzo telaio
- Colonna inclinata verso interno / esterno
- Pezzo intermedio con / senza
- La direzione delle lamelle può essere definita come parallela al bordo interno o esterno
- Per la verifica secondo EC 5 (EN 1995), sono disponibili le seguenti Appendici Nazionali:
- DIN EN 1995-1-1/NA:2013-08 (Germania)
- NBN EN 1995-1-1/ANB:2012-07 (Belgio)
- DK EN 1995-1-1/NA:2011-12 (Danimarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francia)
- UNI EN 1995-1-1/NA:2010-09 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Svezia)
- STN EN 1995-1-1/NA:2008-12 (Slovacchia)
- SIST EN 1995-1-1/A101:2006-03 (Slovenia)
- CSN EN 1995-1-1:2007-09 (Repubblica Ceca)
- BS EN 1995-1-1/NA:2009-10 (Regno Unito)
- Input geometrico semplice con grafici illustrativi
- Generazione automatica dei carichi del vento e della neve
- Creazione automatica delle combinazioni richieste per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco
- Possibilità di definire casi di carico e applicazioni di carico
- Ampia libreria di materiali per entrambe le norme
- Estensione opzionale della libreria dei materiali con ulteriori materiali
- Ampia libreria di carichi permanenti
- Assegnazione del framework alle classi di servizio e specificazione delle categorie di classi di servizio
- Determinazione dei tassi di lavoro, delle forze vincolari e degli spostamenti generalizzati
- Icona Info che indica il la riuscita o meno della verifica
- Scale di riferimento dei colori nelle tabelle dei risultati
- Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
- Interfaccia DXF per la preparazione di documenti di produzione in CAD
- Lingue del programma: inglese, tedesco, ceco, italiano, spagnolo, francese, portoghese, polacco, cinese, olandese e russo
- Relazione di calcolo verificabile, compresi tutti i progetti richiesti. Relazione di calcolo disponibile in molte lingue di output; ad esempio, inglese, tedesco, francese, italiano, spagnolo, russo, ceco, polacco, portoghese, cinese e olandese.
RX-TIMBER Frame | Caratteristiche
- Verifica dei seguenti tipi geometrici:
- Simmetrico / asimmetrico
- Mezzo telaio
- Colonna inclinata verso interno / esterno
- Pezzo intermedio con / senza
- La direzione delle lamelle può essere definita come parallela al bordo interno o esterno
- Per la verifica secondo EC 5 (EN 1995), sono disponibili le seguenti Appendici Nazionali:
- DIN EN 1995-1-1/NA:2013-08 (Germania)
- NBN EN 1995-1-1/ANB:2012-07 (Belgio)
- DK EN 1995-1-1/NA:2011-12 (Danimarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francia)
- UNI EN 1995-1-1/NA:2010-09 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Svezia)
- STN EN 1995-1-1/NA:2008-12 (Slovacchia)
- SIST EN 1995-1-1/A101:2006-03 (Slovenia)
- CSN EN 1995-1-1:2007-09 (Repubblica Ceca)
- BS EN 1995-1-1/NA:2009-10 (Regno Unito)
- Input geometrico semplice con grafici illustrativi
- Generazione automatica dei carichi del vento e della neve
- Creazione automatica delle combinazioni richieste per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco
- Possibilità di definire casi di carico e applicazioni di carico
- Ampia libreria di materiali per entrambe le norme
- Estensione opzionale della libreria dei materiali con ulteriori materiali
- Ampia libreria di carichi permanenti
- Assegnazione del framework alle classi di servizio e specificazione delle categorie di classi di servizio
- Determinazione dei tassi di lavoro, delle forze vincolari e degli spostamenti generalizzati
- Icona Info che indica il la riuscita o meno della verifica
- Scale di riferimento dei colori nelle tabelle dei risultati
- Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
- Interfaccia DXF per la preparazione di documenti di produzione in CAD
- Lingue del programma: inglese, tedesco, ceco, italiano, spagnolo, francese, portoghese, polacco, cinese, olandese e russo
- Relazione di calcolo verificabile, compresi tutti i progetti richiesti. Relazione di calcolo disponibile in molte lingue di output; ad esempio, inglese, tedesco, francese, italiano, spagnolo, russo, ceco, polacco, portoghese, cinese e olandese.
È possibile definire le seguenti impostazioni di calcolo:
- Verifica di SLU, SLE e/o resistenza al fuoco Selezione dei progetti da eseguire
- Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
- Modifica dei valori limite raccomandati per l'analisi degli spostamenti generalizzati
- Libera definizione dei parametri per il progetto della protezione al fuoco con il metodo semplificato
- Incrememento delle rigidezze delle tensioni di flessione ai bordi orizzontali e verticali
I casi di progetto separati offrono flessibilità alle analisi di azioni specifiche e alle verifiche di stabilità. Il tipo di progetto da eseguire può essere definito attraverso parametri di controllo.
Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri. Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.
I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.

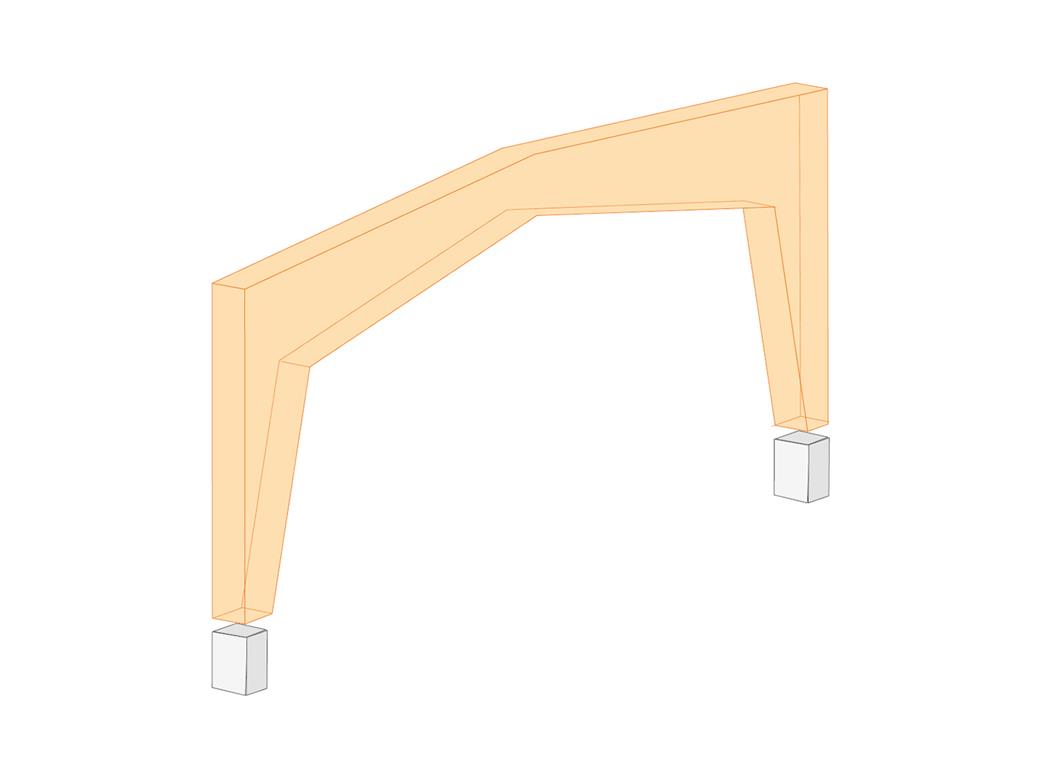

Sono disponibili varie opzioni per la modellazione del telaio. Rappresentazioni grafiche facilitano l'impostazione della geometria. Le modifiche vengono aggiornate automaticamente. Le dimensioni di base e i dati geometrici sono inseriti nelle tabelle. Durante l'input, il programma controlla le condizioni richieste per la creazione della trave (ad esempio, lamelle che formano una curva) secondo la norma definita. I parametri geometrici più importanti vengono aggiornati e visualizzati.
La classe di legno pertinente del materiale può essere selezionata dalla libreria dei materiali. Sono disponibili tutti i tipi di materiali per legno lamellare lamellare, legno duro, pioppo e legno di conifere specificati nella EN 1995-1-1. Inoltre, è possibile generare una classe di resistenza con proprietà del materiale definite dall'utente per ampliare la libreria. I carichi permanenti (ad esempio, la struttura del tetto) possono anche essere inseriti utilizzando la libreria dei materiali completa ed estensibile.
I generatori integrati in RX-TIMBER Purlin consentono la generazione conveniente di vari casi di carico del vento e della neve. Facendo clic sui pulsanti delle informazioni, viene visualizzata la mappa delle zone di vento e neve per il paese in questione. La zona corrispondente può essere selezionata con un doppio clic. I casi di carico possono essere verificati graficamente. Tuttavia, è anche possibile inserire le specifiche del carico manualmente. In base ai carichi generati, il programma crea automaticamente combinazioni per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco in background. Le combinazioni generate possono essere considerate o modificate in base alle specifiche definite dall'utente.
