- Definizione libera di due strati di armatura
- Flessibilità progettuale per evitare armatura compressa o di taglio
- Progetto di superfici come travi profonde (teoria delle membrane)
- Opzione per definire le armature di base per gli strati di armatura superiore e inferiore
- Definizione libera dell'armatura della superficie fornita

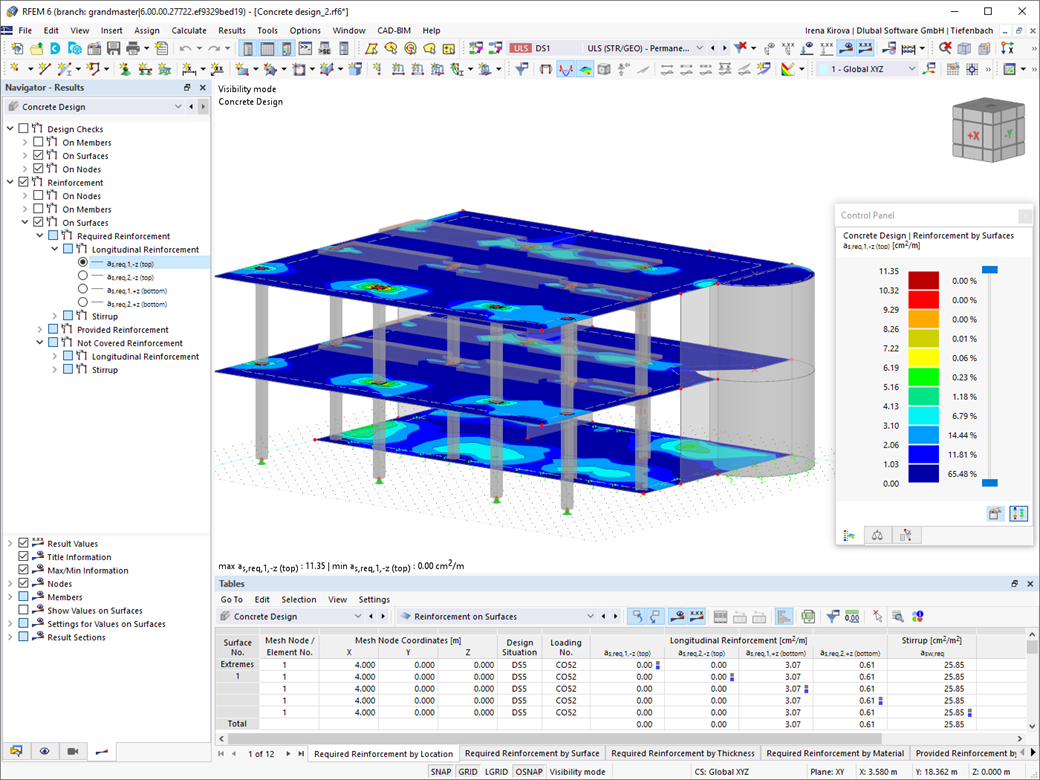

- Output dei risultati nei punti di qualsiasi griglia selezionata
- Progettazione con momenti di progetto alle estremità dei pilastri
- Determinazione della deformazione nello stato II; ad esempio, secondo EN 1992-1-1, 7.4.3, e ACI 318-19 24.2.3, Tabella 24.2.3.5
- Considerando l'irrigidimento a trazione
- Considerando la viscosità e il ritiro
- Verifica a fatica secondo EN 1992-1, Capitolo 6.8 (vedi questo Caratteristiche del prodotto )
- Verifica di un giunto a taglio tra l'anima e l'ala delle nervature
- Progettazione di pareti o solai opzionali di superfici per un tipo di modello 2D
- Scomposizione precisa delle ragioni per la verifica non riuscita
- Dettagli di progetto per tutte le posizioni per una migliore tracciabilità della determinazione dell'armatura
Verifica calcestruzzo | Aste e superfici | Progettazione di superfici
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:50 min
Durata: 00:00:50 min
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:38 min
Durata: 00:00:47 min
Durata: 00:02:27 min
Durata: 00:01:02 min
La verifica a fatica secondo EN 1992-1-1 deve essere eseguita per i componenti strutturali soggetti a grandi intervalli di tensione e/o a molte variazioni di carico. In questo caso, le verifiche per il calcestruzzo e l'armatura vengono eseguite separatamente. Sono disponibili due metodi di verifica alternativi.
![Campate basate sulla Figura 5.2 da [1]](/it/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Per progettare correttamente una trave o una trave a T in RFEM 6 e nell'add-on "Progetto calcestruzzo", è importante determinare le "larghezze dell'ala" delle aste nervate. Questo articolo riguarda le opzioni di input per una trave a due campate e il calcolo delle dimensioni dell'ala secondo EN 1992-1-1.
Il processo di calcolo automatico per l'armatura su area determina un'armatura su area con cui viene coperta la quantità di armatura richiesta.
Se si desidera utilizzare un modello di superficie puro, ad esempio, per determinare le forze interne e i momenti, ma il componente strutturale è ancora progettato sul modello dell'asta, è possibile utilizzare una trave risultante.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
L'add- on Verifica calcestruzzo consente di progettare componenti in calcestruzzo fibrorinforzato secondo la linea guida DAfStb.
È possibile utilizzare questa opzione per la verifica secondo EN 1992-1-1. La verifica secondo la linea guida DAfStb viene eseguita una volta che il calcestruzzo del tipo "Fibrorinforzato" è stato assegnato al componente strutturale armato.
