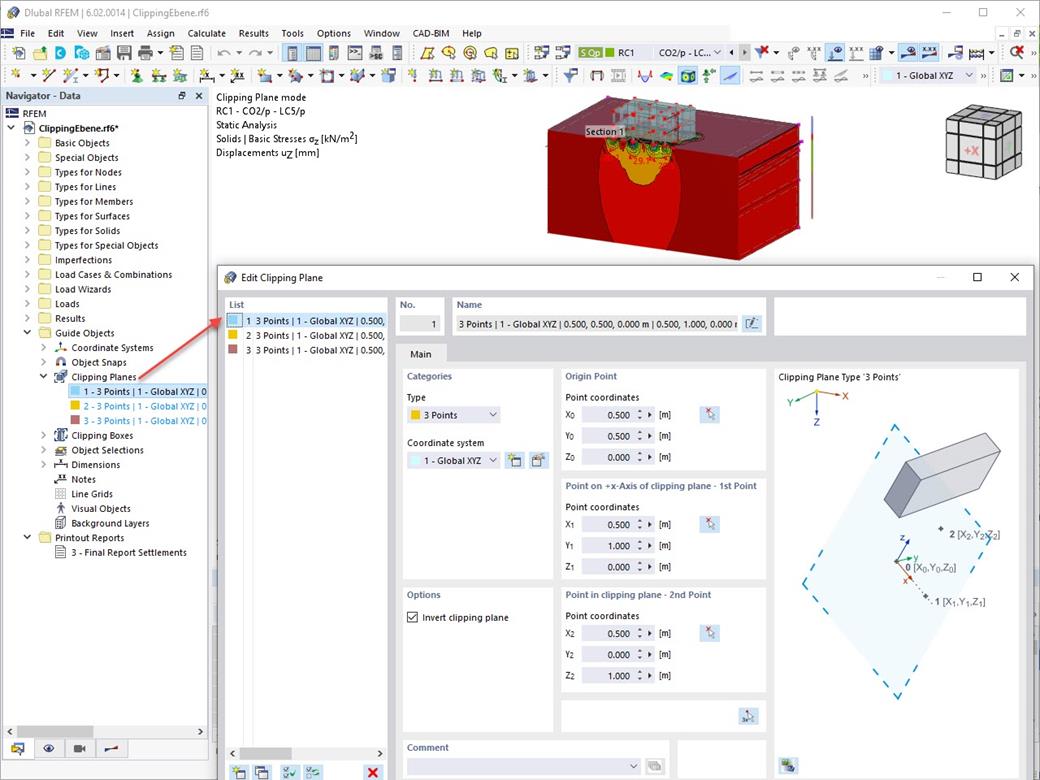

Questa funzione contribuisce anche alla visualizzazione chiara dei risultati. I piani di ritaglio sono piani intersecanti che è possibile posizionare liberamente in tutto il modello. Di conseguenza, la zona davanti o dietro al piano è nascosta nella visualizzazione. In questo modo, è possibile mostrare chiaramente e semplicemente i risultati in un'intersezione o in un solido, ad esempio.
Visualizzare risultati tramite piani di taglio
Nella scheda 'Vincoli esterni e inflessioni di progetto' in 'Modifica asta', le aste possono essere segmentate in modo chiaro utilizzando finestre di input ottimizzate. I limiti degli spostamenti generalizzati per travi a sbalzo o travi a campata singola vengono utilizzati automaticamente a seconda dei vincoli esterni.
Definendo il vincolo esterno di progetto nella direzione corrispondente all'inizio dell'asta, alla fine dell'asta e ai nodi intermedi, il programma riconosce automaticamente i segmenti e le lunghezze dei segmenti a cui è correlata la deformazione ammissibile. Inoltre, rileva automaticamente se si tratta di una trave o di uno sbalzo a causa dei vincoli esterni di progetto definiti. L'assegnazione manuale, come nelle versioni precedenti (RFEM 5), non è più necessaria.
L'opzione 'Lunghezze definite dall'utente' consente di modificare le lunghezze di riferimento nella tabella. La lunghezza del segmento corrispondente è sempre utilizzata per impostazione predefinita. Se la lunghezza di riferimento si discosta dalla lunghezza del segmento (ad esempio, nel caso di aste curve), può essere modificata.
Questa funzione contribuisce anche alla visualizzazione chiara dei risultati. I piani di ritaglio sono piani intersecanti che è possibile posizionare liberamente in tutto il modello. Di conseguenza, la zona davanti o dietro al piano è nascosta nella visualizzazione. In questo modo, è possibile mostrare chiaramente e semplicemente i risultati in un'intersezione o in un solido, ad esempio.
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Utilizzando il tipo di spessore "Pannello trave", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento.
