Caratteristiche del prodotto - Norma: Eurocode 3

Nell'add-on Giunti acciaio, è possibile collegare sezioni cave circolari utilizzando saldature.

È possibile collegare le sezioni circolari tra loro o a componenti strutturali piani. Anche i raccordi delle sezioni normalizzate e in parete sottile possono essere collegati con una saldatura.

Nell'add-on Verifica acciaio, è possibile eseguire le verifiche di stabilità e della sezione trasversale di sezioni piegate a freddo secondo EN 1993-1-3 secondo i capitoli 6.1.2 - 6.1.5 e 6.1. 8 - 6.1.10.

Nell'add-on Giunti acciaio, è possibile classificare le rigidezze dei giunti.

Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nelle tabelle come "incernierata", "semirigida" o "rigida".

Nell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.

• Add-on "Giunti acciaio".
• Video esplicativo: Bulloni precaricati per giunti in acciaio

I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.

Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.

Vantaggi

• Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
• Bassa deformazione: riducono al minimo la deformazione del collegamento.
• Resistenza a fatica: sono resistenti alla fatica.
• Facilità di montaggio: sono relativamente facili da montare e smontare.

Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.

La rigidezza iniziale S_j,ini è un parametro decisivo per valutare se un collegamento può essere caratterizzato come rigido, non rigido o incernierato.

Nell'add-on "Giunti acciaio", è possibile calcolare le rigidezze iniziali S_j,ini secondo l'Eurocodice (EN 1993-1-8 Sezione 5.2.2) e AISC (AISC 360-16 Cl. E3.4) in relazione alle forze interne N, M_y e/o M_z.

Il trasferimento automatico opzionale delle rigidezze iniziali consente un trasferimento diretto come rigidezze delle cerniere delle estremità delle aste in RFEM. Quindi, l'intera struttura viene ricalcolata e le forze interne risultanti vengono automaticamente adottate come carichi nel calcolo e nella verifica dei modelli di collegamento.

Questo processo di iterazione automatizzato elimina la necessità di esportazione e importazione manuale dei dati, riducendo la quantità di lavoro e riducendo al minimo le potenziali fonti di errore.

Nell'add-on Giunti acciaio, è possibile progettare collegamenti di aste con sezioni trasversali composte. Inoltre, è possibile eseguire le verifiche del giunto per quasi tutte le sezioni trasversali in parete sottile della libreria di RFEM.

Qui, la verifica delle saldature diventa molto più semplice. Utilizzando il modello di materiale appositamente sviluppato "Ortotropo | Plastico | Saldatura (Superfici)", è possibile calcolare plasticamente tutte le componenti delle tensioni. La tensione τ_{perpendicolare} è anche considerata plasticamente.

Utilizzando questo modello di materiale, è possibile verificare saldature in modo più realistico ed efficace.

Utilizzando il componente "Piatto di collegamento", è possibile creare automaticamente un nuovo fazzoletto nell'add-on Giunti acciaio. In questo modo si salvano i componenti separati, e si considerano automaticamente gli altri elementi come una piastra di copertura e una piastra scorrevole, comprese le loro dimensioni.

Per determinare la resistenza a taglio dei bulloni, è possibile specificare nell'add-on Giunti acciaio se nel piano di taglio vi è una parte di gambo con o senza filettatura.

Se un cordone di saldatura collega due piastre di diverso materiale, è possibile selezionare da una casella combinata nell'add-on Giunti acciaio quale dei due materiali deve essere utilizzato per il cordone di saldatura.

Desideri eseguire verifiche di sezioni trasversali per aste in acciaio piegate a freddo secondo EN 1993-1-3? Non importa se si verificano sezioni piegate a freddo dalla libreria delle sezioni trasversali o sezioni piegate a freddo (non perforate) generiche da RSECTION – il tuo programma di analisi strutturale ti aiuterà a determinare la sezione trasversale efficace, tenendo conto dell'instabilità locale e globale. È anche possibile eseguire una verifica della sezione trasversale secondo EN 1993-1-3, 6.1.6. In questo caso, le forze interne derivanti dal calcolo usando la Torsione da ingobbamento (7 DOF) sono prese in considerazione tramite la verifica delle tensioni equivalenti.

Collegamento complesso di travi orizzontali al pilastro e collegamento di diagonali di armatura

Il modello di connessione è stato modellato utilizzando circa 50 componenti. Il modello è stato creato in base all'esempio reale di utilizzo nella struttura.

Collegamenti bullonati in acciaio con piastre di rinforzo sulla struttura del baldacchino.

Scarica il modello di analisi strutturale e aprilo con il programma agli elementi finiti RFEM 6 utilizzando l'add-on Steel Joints.

Nel caso di sezioni trasversali rettangolari, di solito è possibile ottenere un collegamento diretto utilizzando saldature. Tuttavia, puoi anche collegarli ad altre sezioni trasversali allo stesso modo. Inoltre, altri componenti come le piastre terminali aiutano a collegare le sezioni trasversali rettangolari ad altri componenti strutturali.

Quando si esegue una verifica secondo EN 1993-1-3, è possibile visualizzare graficamente una forma modale per l'instabilità distorsionale di una sezione trasversale e per le sezioni trasversali RSECTION.

La forma modale può anche essere emessa in RSECTION 1 per le sezioni trasversali della libreria.

Verifica di un collegamento di un telaio con aste rastremate e irrigidite. Per il collegamento sono state eseguite un'analisi delle tensioni e un'analisi di stabilità all'instabilità. Per visualizzare i risultati di instabilità, il collegamento è stato convertito in un modello separato.

• Il collegamento proposto può essere applicato a tutti i nodi selezionati nella struttura
• La posizione del collegamento può essere definita utilizzando la scheda 'Principale' della finestra di dialogo Add-on
• La verifica viene eseguita per tutti i collegamenti nella struttura e dopo il calcolo, è possibile visualizzare i risultati su tutti i collegamenti
• La tabella mostra i risultati per i singoli collegamenti, ogni collegamento è progettato e può essere salvato separatamente

• La verifica dei componenti di collegamento viene eseguita secondo AISC 360-16 e Eurocodice EN 1993-1-8.
• Dopo aver attivato l'add-on, le situazioni di progetto per i giunti in acciaio devono essere attivate nella finestra di dialogo "Casi di carico e combinazioni".
• L'add-on "Stabilità della struttura" è necessario per la verifica della stabilità del collegamento (instabilità).
• Il calcolo può essere avviato tramite la tabella o l'icona nella barra superiore.

• Il modello di collegamenti in acciaio e i risultati possono essere salvati come file di modello separato
• Le tensioni risultanti e i risultati dell'analisi di stabilità (instabilità del giunto) possono essere visualizzati in un modello separato
• Nel modello salvato, è possibile eseguire un'animazione di deformazione sul collegamento
• I componenti del collegamento vengono convertiti in superfici e aste quando vengono salvati

• I risultati della verifica del collegamento possono essere inseriti nella relazione di calcolo
• Quando si crea una nuova relazione di calcolo, selezionare gli elementi aggiunti dall'add-on Giunti acciaio
• Utilizzare lo strumento 'Stampa grafici nella relazione di calcolo' per inserire i grafici con i risultati del collegamento, incluso il pannello di controllo, nella relazione
• La relazione di calcolo contiene le specifiche dei componenti del collegamento, i parametri di progetto, i risultati e i grafici

• Calcolo delle inflessioni e confronto con i valori limite normativi o regolati manualmente
• Considerazione di una controfreccia per l'analisi di inflessione
• Sono possibili diversi valori limite, a seconda del tipo di situazione di progetto

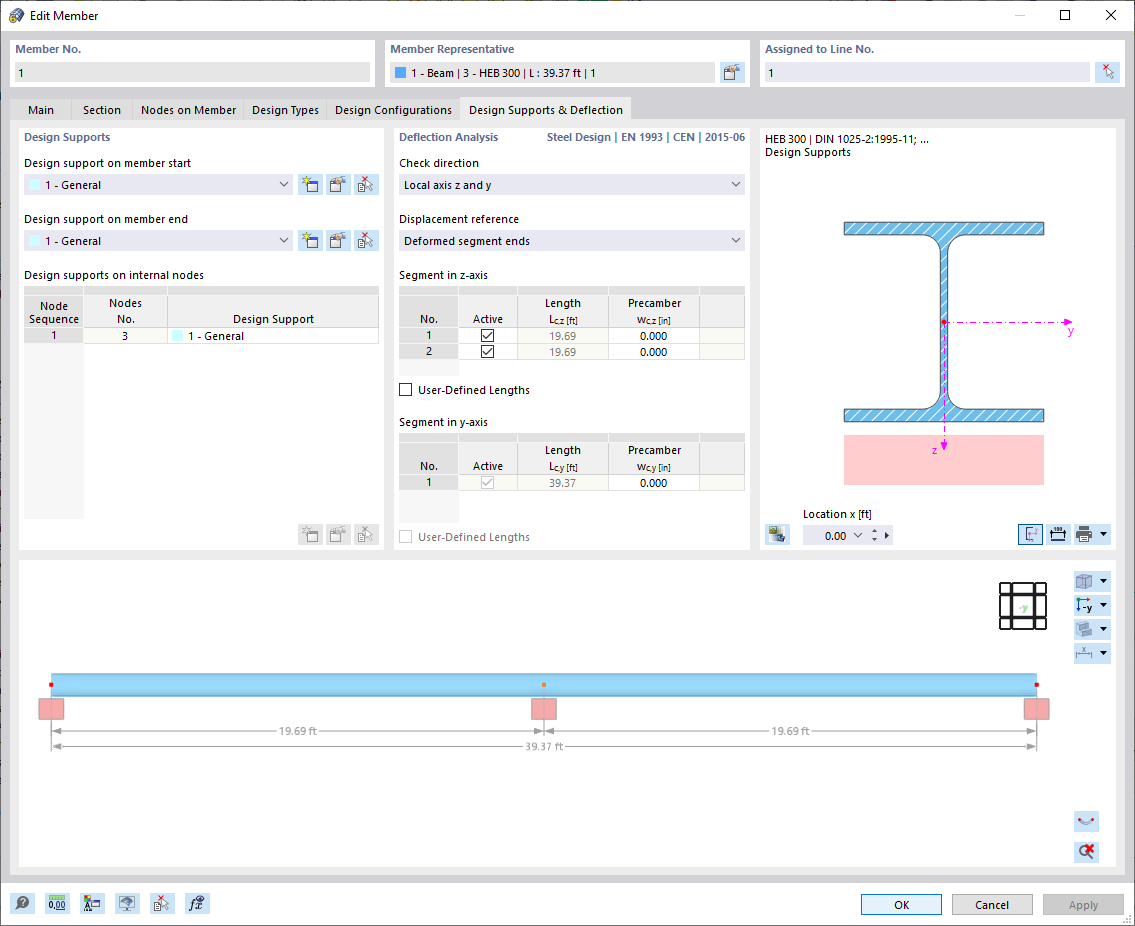

• Regolazione manuale delle lunghezze di riferimento e della segmentazione per direzione
• Calcolo delle inflessioni relative alla struttura iniziale o alla struttura deformata
• Ulteriori verifiche dettagliate a seconda della norma di progetto selezionata (ad esempio, limitazione della respirazione dell'anima secondo EN 1993-2)
• Visualizzazione grafica dei risultati integrata in RFEM/RSTAB; ad esempio, il tasso di lavoro di un valore limite, o la deformazione o la freccia
• Integrazione completa dei risultati nella relazione di calcolo di RFEM/RSTAB

In RFEM/RSTAB, è possibile generare e quindi calcolare il carico o le combinazioni di risultati richieste per lo stato limite di esercizio. È possibile selezionare queste situazioni di progetto per l'analisi di inflessione nell'add-on Verifica acciaio. I valori di deformazione calcolati sono determinati di conseguenza in ogni posizione di un'asta, a seconda della controfreccia specificata e del sistema di riferimento. Infine, è possibile confrontare questi valori di deformazione con i valori limite.

Lo sapevi che... ? È possibile specificare il valore limite di deformazione individualmente per ciascun componente strutturale in Configurazione di esercizio. Definire la deformazione massima in funzione della lunghezza di riferimento come valore limite consentito. Definendo i vincoli esterni di progetto, è possibile segmentare i componenti per determinare automaticamente la lunghezza di riferimento corrispondente per ogni direzione di progetto.

In base alla posizione dei vincoli esterni di progetto assegnati, la distinzione tra travi e sbalzi viene effettuata automaticamente in modo che il valore limite possa essere determinato di conseguenza.

È possibile trovare le verifiche allo stato limite di esercizio nelle tabelle dei risultati dell'add-on Verifica acciaio. È possibile visualizzare i risultati della verifica con tutti i dettagli in ogni posizione delle aste progettate. Inoltre, sono disponibili grafici con i diagrammi dei risultati dei rapporti di progetto. Questo ti dà una buona panoramica.

È anche possibile integrare tutte le tabelle dei risultati e i grafici nella relazione di calcolo globale di RFEM/RSTAB come parte dei risultati della verifica acciaio. Pertanto, è possibile visualizzare e documentare gli spostamenti generalizzati dell'intera struttura come parte della funzionalità di RFEM/RSTAB indipendentemente dall'add-on.

• Specifica manuale della temperatura del componente critico o determinazione automatica della temperatura del componente per la durata desiderata
• Una vasta gamma di curve di incendio: curva temperatura-tempo standard, curva di incendio esterno, curva degli idrocarburi
• Regolazione manuale dei coefficienti essenziali per la determinazione della temperatura dell'acciaio
• Considerazione della zincatura a caldo di componenti strutturali per la determinazione della temperatura dell'acciaio

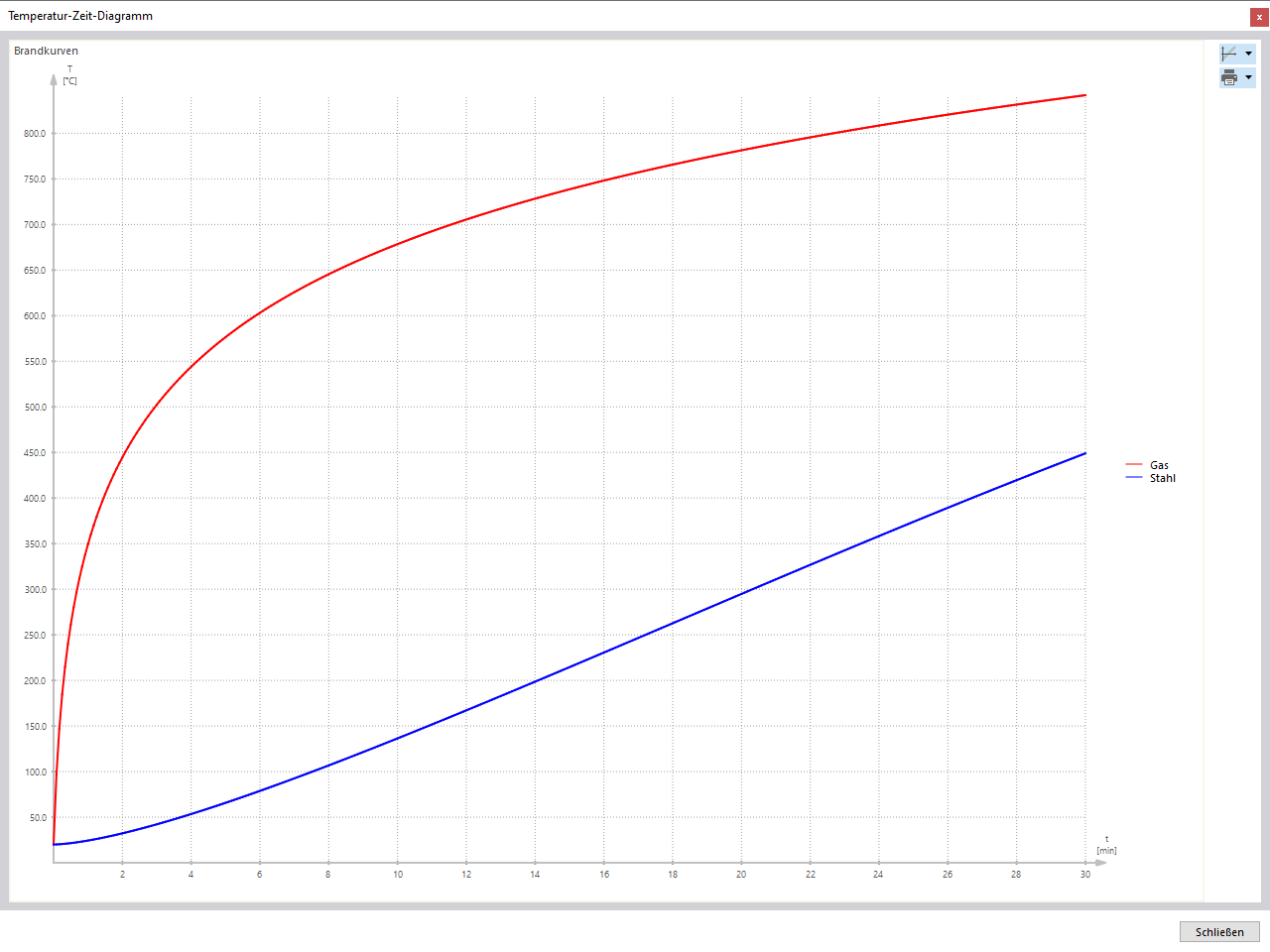

• Risultati di un diagramma temperatura-tempo per la temperatura del gas e dell'acciaio
• Quando si determina la temperatura, è possibile considerare il rivestimento antincendio come contorno o un rivestimento scatolato con materiali indipendenti dalla temperatura
• Progettazione di aste in acciaio al carbonio o acciaio inossidabile
• Verifiche della sezione trasversale e analisi di stabilità (metodo dell'asta equivalente) secondo EN 1993-1-2, punto 4.2.3
• Verifiche delle sezioni trasversali della Classe 4 secondo EN 1993-1-2, Appendice E.

I programmi di analisi strutturale RFEM/RSTAB ti offrono un'ampia gamma di funzioni automatizzate che semplificano il tuo lavoro quotidiano. Uno di questi è la generazione automatica di combinazioni di carico e di risultati per la situazione di progetto accidentale della verifica contro l'incendio. Le aste da progettare con le forze interne corrispondenti sono importate direttamente da RFEM/RSTAB. Non'è necessario fare nient'altro. Il programma ha già memorizzato tutte le informazioni sul materiale e sulla sezione trasversale per te.

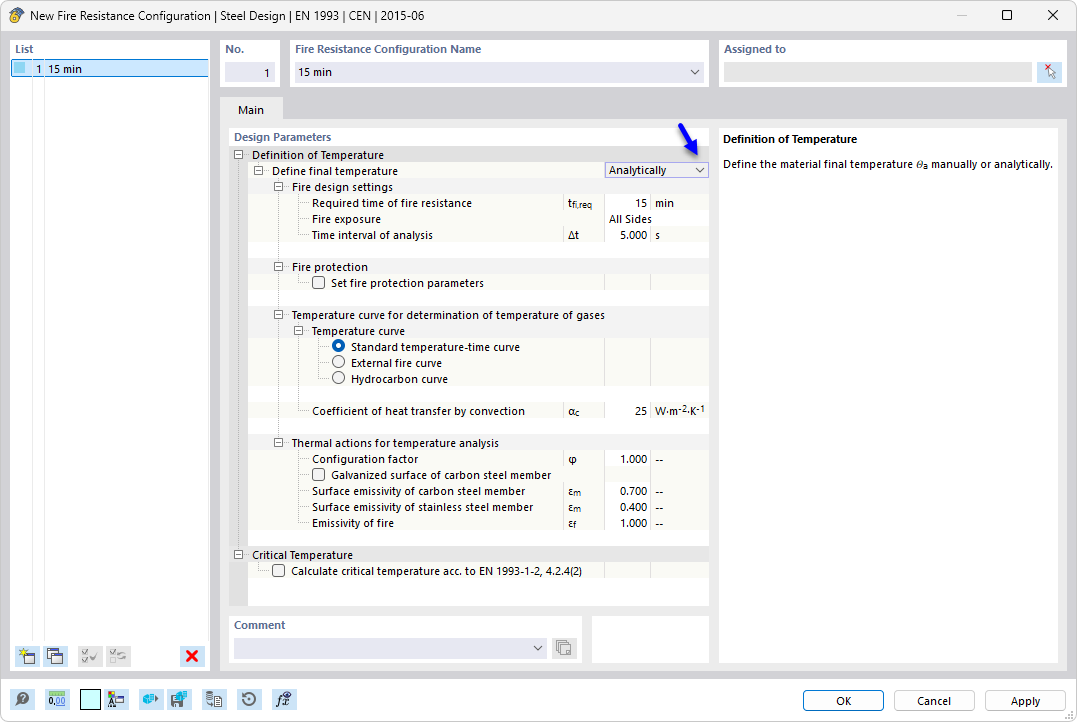

Assegnando una configurazione di resistenza al fuoco alle aste da progettare, si definiscono i parametri rilevanti per la verifica della resistenza al fuoco. Qui è possibile specificare manualmente la temperatura critica dell'acciaio in fase di progettazione. Oppure lascia che il programma determini la temperatura determinata automaticamente per una durata di incendio specificata. È possibile selezionare tra varie curve di temperatura e misure di protezione antincendio. È anche possibile effettuare ulteriori impostazioni dettagliate, come la definizione dell'esposizione al fuoco su tutti i lati o su tre lati

Le verifiche per le aste selezionate vengono eseguite tenendo conto della temperatura dei componenti determinanti. È possibile eseguire le verifiche delle sezioni trasversali e le analisi di stabilità secondo EN 1993-1-2, sezione 4.2.3, nell'add-on Verifica acciaio. Tutti i coefficienti di riduzione e i coefficienti necessari sono memorizzati di conseguenza e sono presi in considerazione quando si determina la capacità portante.

Le lunghezze libere d'inflessione per la verifica dell'asta equivalente sono ricavate direttamente dalle voci di resistenza. Non è necessario 'inserirli di nuovo.

In ogni progetto, eseguire prima la classificazione della sezione trasversale. Per le sezioni trasversali della Classe 4, la verifica viene eseguita automaticamente secondo EN 1993-1-2, Appendice E.

Dopo aver completato la verifica, Dlubal Software presenta le verifiche di resistenza al fuoco in modo chiaro e con tutti i dettagli dei risultati. Ciò rende i risultati comprensibili in dettaglio. Inoltre, i risultati contengono anche tutti i parametri necessari per la determinazione della temperatura dei componenti al momento della verifica.

È anche possibile valutare in modo specifico la distribuzione della temperatura nel componente strutturale utilizzando il diagramma temperatura-tempo.

Tutte le tabelle dei risultati e i grafici, compresi i risultati dello stato limite ultimo e di esercizio, possono essere integrati nella relazione di calcolo globale di RFEM/RSTAB come parte dei risultati della verifica acciaio.

Per la verifica secondo l'Eurocodice 3, i parametri delle Appendici Nazionali (NA) sono integrati per i seguenti paesi:

• DIN EN 1993-1-1/NA:2020-11 (Germania)
• ÖNORM EN 1993-1-1/NA:2015-12 (Austria)
• SN EN 1993-1-1/NA:2016-07 (Svizzera)
• BDS EN 1993-1-1/NA:2015-10 (Bulgaria)
• BS EN 1993-1-1/NA:2016-07 (Regno Unito)
• CEN EN 1993-1-1/2015-06 (Unione Europea)
• CYS EN 1993-1-1/NA:2015-07 (Cipro)
• CZE EN 1993-1-1/NA:2016-06 (Repubblica Ceca)
• DS EN 1993-1-1/NA:2015-07 (Danimarca)
• ELOT EN 1993-1-1/NA:2017-01 (Grecia)
• SVE EN 1993-1-1/NA:2015-08 (Estonia)
• HRN EN 1993-1-1/NA:2016-03 (Croazia)
• I S. EN 1993-1-1/NA:2016-03 (Irlanda)
• ILNAS EN 1993-1-1/NA:2015-06 (Lussemburgo)
• IST EN 1993-1-1/NA:2015-11 (Islanda)
• LST EN 1993-1-1/NA:2017-01 (Lituania)
• LVS EN 1993-1-1/NA:2015-10 (Lettonia)
• MS EN 1993-1-1/NA:2010-01 (Malesia)
• MSZ EN 1993-1-1/NA:2015-11 (Ungheria)
• NBN EN 1993-1-1/NA:2015-07 (Belgio)
• NEN EN 1993-1-1/NA:2016-12 (Paesi Bassi)
• NF EN 1993-1-1/NA:2016-02 (Francia)
• NP EN 1993-1-1/NA:2009-03 (Portogallo)
• NS EN 1993-1-1/NA:2015-09 (Norvegia)
• PN EN 1993-1-1/NA:2015-08 (Polonia)
• SFS EN 1993-1-1/NA:2015-08 (Finlandia)
• SIST EN 1993-1-1/NA:2016-09 (Slovenia)
• RS EN 1993-1-1/NA:2016-04 (Romania)
• SS EN 1993-1-1/NA:2019-05 (Singapore)
• SS EN 1993-1-1/NA:2015-06 (Svezia)
• STN EN 1993-1-1/NA:2015-10 (Slovacchia)
• TKP EN 1993-1-1/NA:2015-04 (Bielorussia)
• UNE EN 1993-1-1/NA:2016-02 (Spagna)
• UNI EN 1993-1-1/NA:2015-08 (Italia)

Eseguire la verifica della resistenza al fuoco con una capacità portante ridotta in base alla temperatura del componente determinata automaticamente al momento della verifica. Questo può essere determinato automaticamente in base a varie curve di temperatura nel programma (una curva temperatura-tempo standard, una curva di incendio esterno, una curva di idrocarburi). Per altri tipi di determinazione della temperatura, è anche possibile specificare manualmente la temperatura da applicare nel progetto. Questo può essere determinato, ad esempio, secondo la curva parametrica temperatura-tempo della DIN EN 1991-1-2 o da una relazione sulla protezione antincendio.

La temperatura del componente da applicare al momento della verifica viene determinata automaticamente. È possibile regolare i coefficienti utilizzati per determinare la temperatura. In questo passaggio, è meglio selezionare anche la zincatura a caldo. Secondo la linea guida DASt 027 "Determinazione della temperatura dei componenti di componenti in acciaio zincato a caldo in caso di incendio", viene applicata un'emissività inferiore della superficie dell'acciaio fino a una temperatura limite. Nel complesso, questo fornisce una temperatura più bassa per il progetto di resistenza al fuoco quindi più favorevole.
