Risposta:

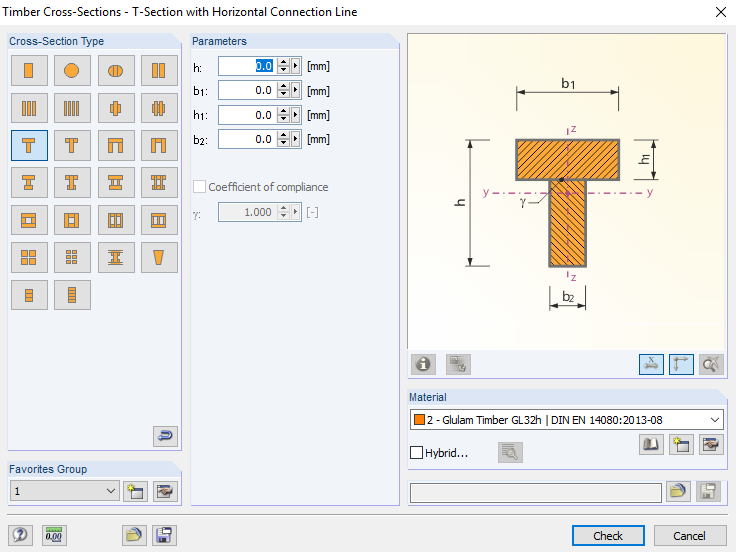

Il modo migliore per progettare le strutture da parte della società Lignotrend è definire le aste con le sezioni trasversali composte.Ulteriori informazioni possono essere trovate in questo articolo tecnico.
Domanda
Come posso progettare un solaio del produttore Lignotrend?
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Durata: 00:01:15 min
Durata: 00:03:36 min
Durata: 00:01:04 min
Durata: 00:06:31 min
Durata: 00:00:06 min
Durata: 00:00:29 min
Neben dem genormten Gamma-Verfahren lassen sich nachgiebig verbundene Träger auch als Stabwerksmodell abbilden.
Im Holzbau werden oft Träger aus mehreren Holzteilen zusammengesetzt. Die Verbindung der einzelnen Teile erfolgt durch Leim, Nägel, Schrauben, Dübel oder Passbolzen. Bei einer Verbindung aus Leim ist diese als starr anzunehmen. Bei Verbindungen mit zum Beispiel stiftförmigen Verbindungsmitteln ist die Verbindung nachgiebig und die Querschnittskennwerte der verbundenen Teile können nicht voll angesetzt werden.
Le stesse strutture sono spesso necessarie in diversi progetti, come l'arcareccio con colonne e controventi in questo esempio. Le dimensioni possono essere modificate direttamente in RFEM o RSTAB spostando i nodi.
Nella letteratura corrente, le formule utilizzate per determinare manualmente le forze interne e le deformazioni sono solitamente specificate senza considerare la deformazione a taglio. Le deformazioni risultanti dalla forza di taglio sono spesso sottovalutate in particolare nelle costruzioni in legno.
Utilizzando il tipo di spessore "Pannello trave", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento.
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
L'add-on Verifica legno per RFEM 6/RSTAB 9 è multiuso e combina un gran numero di elementi aggiuntivi. [*S16332764*] Add-on per la verifica del legno per RFEM 6
Come posso modellare un solaio composto legno-calcestruzzo?
È possibile trasferire proprietà, come la sezione trasversale, o lo spessore della superficie e il materiale di una superficie, di un elemento esistente su un nuovo elemento?
Progetto componenti in legno. Le deformazioni delle combinazioni di carico si discostano dal calcolo manuale esattamente del coefficiente del coefficiente parziale di sicurezza del materiale. Perché?
Come posso impostare il coefficiente di deformazione kdef nel programma?
Dopo aver aperto una trave del tetto a due falde da RX‑TIMBER in RFEM/RSTAB, viene visualizzata con uno spazio nella zona dell'apice. Questo influenza il calcolo?
Posso considerare una riduzione della forza di taglio con il modulo aggiuntivo RF‑/TIMBER Pro?
