Messaggio di avviso di torsione nonostante la definizione del filtro nei progetti di stabilità

Quando si progetta una trave, vorrei trascurare la torsione inclusa nelle analisi di stabilità utilizzando i filtri descritti nell'articolo della Knowledge Base #001498. Ich definiere einen Filter, jedoch erscheint in derselben x-Stelle der Torsionwarnhinweis erneut. Ändern sich die Bemessungsschnittgrößen oder woran liegt es?

Risposta:

Le forze interne di progetto non cambiano perché non è stata definita nessuna modifica del carico. Le tensioni torsionali vengono calcolate una volta con Gamma M1 1,0 e una volta con il valore di Gamma M1 dell'Appendice nazionale, e ciò fa in modo che l'avviso possa apparire due volte. Se successivamente il filtro viene aumentato ancora una volta, è probabile che un'altra posizione x (o carico da LC/CO/RC) può diventare determinante per l'avviso.

FAQ 003310
IT-US | Bandiera FAQ
FAQ 003310 | Durante la progettazione di una trave, vorrei trascurare la torsione inclusa nella stabilità ...

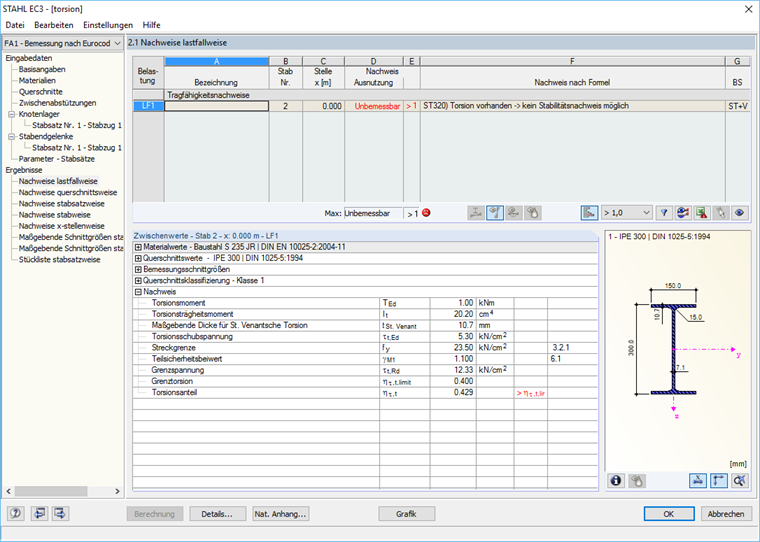

Avviso per la resistenza alla torsione
Avviso per la resistenza alla torsione
