Sezioni trasversali applicabili per il carico dell'asta "Pressione interna del tubo"

Quale tipo di sezione trasversale è adatto per applicare il carico dell'asta "pressione interna del tubo"?

Risposta:

Il carico dell'asta "pressione interna del tubo" può essere applicato solo alle seguenti sezioni trasversali della libreria delle sezioni trasversali (Figura 01):

  • Gewalzte Kreisförmige Hohlprofile
  • Parametrische - Dünnwandige Rohrprofile

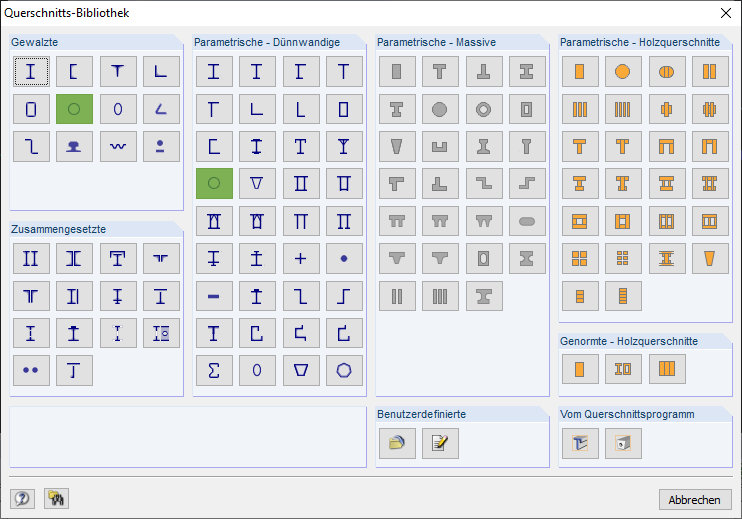

Sezioni trasversali ammissibili (contrassegnate in verde)
1 Sezioni trasversali ammissibili (contrassegnate in verde)

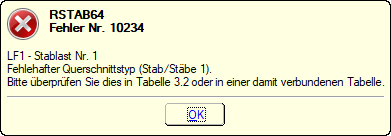

Für alle anderen Querschnitte, die mit dieser Stablast belastet werden, wird vor Berechnung eine Fehlermeldung ausgegeben (Bild 2).

Messaggio di errore
2 Messaggio di errore

Autore

La signora von Bloh fornisce supporto tecnico per i nostri clienti ed è responsabile dello sviluppo del programma SHAPE‑THIN e delle strutture in acciaio e alluminio.
