Risposta:

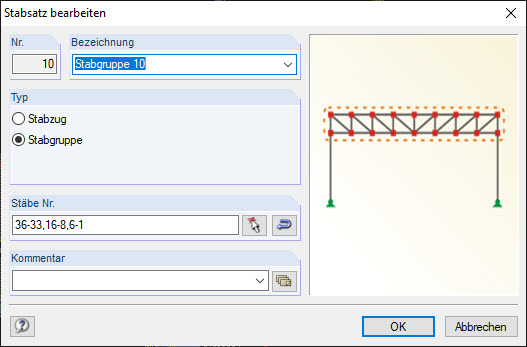

Sfortunatamente, i gruppi di aste non possono essere progettati in STEEL EC3. Un'asta continua può essere creata e selezionata solo per progettare aste collegate in modo continuo.
Domanda
È possibile progettare gruppi di aste utilizzando il modulo aggiuntivo EC3?
