Risposta:

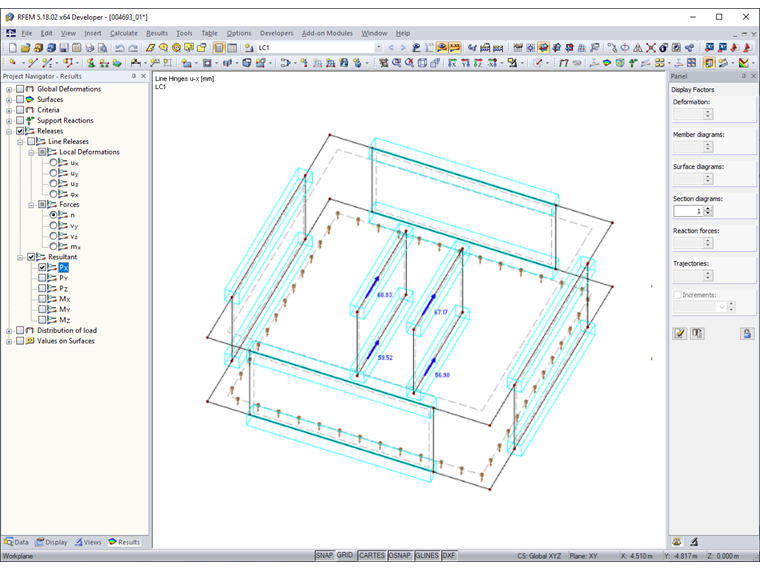

In generale, le risultanti in direzione orizzontale si ottengono se il rispettivo componente non viene svincolato ed è si basato su un piano terra simmetrico non doppio.
Domanda
Per gli svincoli lineari, ottengo le risultanti in direzione orizzontale, che non riesco a capire.
Autore
Il signor Langhammer è responsabile dello sviluppo nel settore delle strutture in cemento armato e fornisce supporto tecnico ai nostri clienti.
