Sto progettando un telaio con una rastremazione (una sezione trasversale ancorata). STAHL EC 3 stuft die Voute in die Querschnittsklasse 3 ein. Entsprechend werden die elastischen Tragfähigkeiten berücksichtigt, was sehr ungünstig ist. Laut Norm sollte die Voute in QKL 1 kategorisiert werden und damit auch die plastische Reserve nutzbar sein.

Question

Sto progettando un telaio con una rastremazione (una sezione trasversale ancorata). STAHL EC 3 stuft die Voute in die Querschnittsklasse 3 ein. Entsprechend werden die elastischen Tragf&#228;higkeiten ber&#252;cksichtigt, was sehr ung&#252;nstig ist. Laut Norm sollte die Voute in QKL 1 kategorisiert werden und damit auch die plastische Reserve nutzbar sein.

Accepted Answer

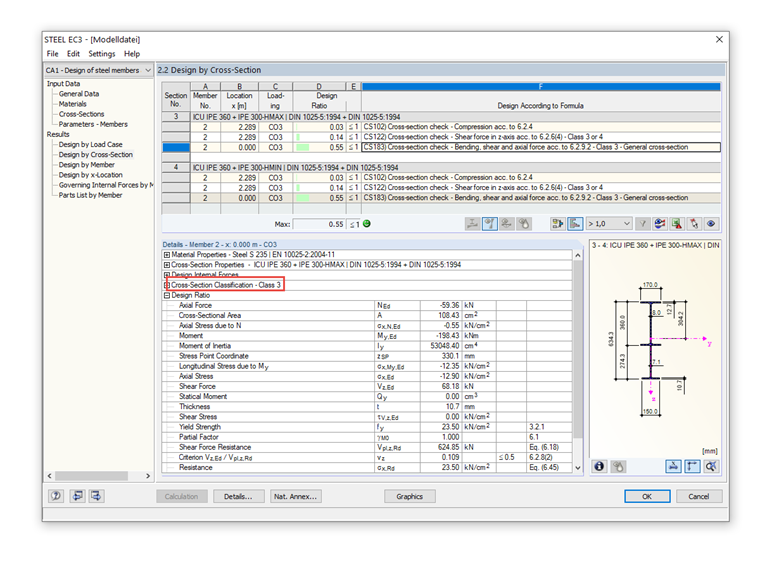

La verifica plastica richiede condizioni di interazione note. Diese stellt EN 1993-1-1 nur f&#252;r Standardquerschnitte (I-Profile, RRO, QRO etc.) bereit. Querschnitts- und Stabilit&#228;tsnachweise f&#252;r allgemeine Querschnitte (wie der von Ihnen verwendete ICU-Querschnitt) sind daher nur elastisch m&#246;glich.Eine plastische Bemessung allgemeiner Querschnitte ist mit der Modulerweiterung STAHL Plastizit&#228;t m&#246;glich (Bild 1). Diese Modulerweiterung wird auch in dem verlinkten Webinar vorgestellt.

Verifica plastica delle sezioni generali
