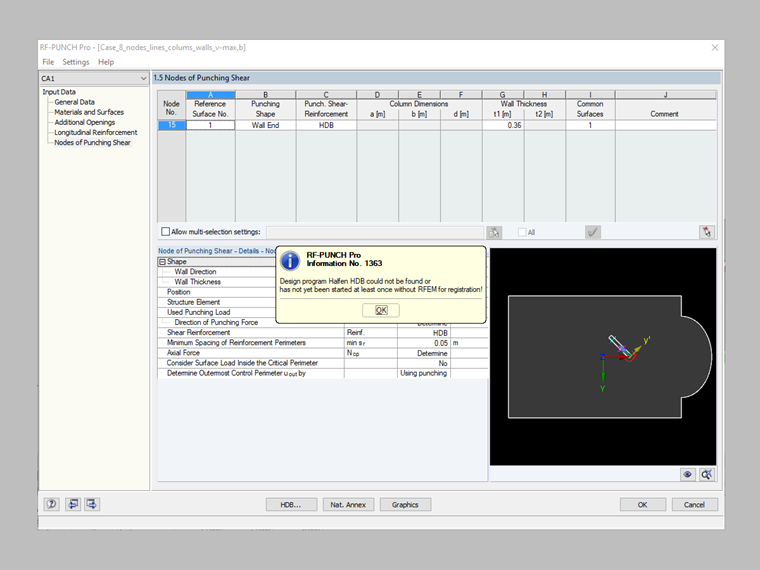

Schnittstelle zu Halfen HDB 13.60

Questo articolo descrive per te, usando l'esempio di una piastra in calcestruzzo fibrorinforzato, che influenza l'uso di diversi metodi di integrazione e un diverso numero di punti di integrazione ha sul risultato del calcolo.

Quando si tratta di carichi del vento su strutture tipo edifici secondo ASCE 7, è possibile trovare numerose risorse per integrare le norme di progettazione e aiutare gli ingegneri con questa applicazione di carico laterale. Tuttavia, gli ingegneri potrebbero trovare più difficile trovare risorse simili per il carico del vento su strutture di tipo non edilizio. Questo articolo esaminerà i passaggi per calcolare e applicare i carichi del vento secondo ASCE 7-22 su una vasca circolare in cemento armato con copertura a cupola.

Per progettare correttamente una trave o una trave a T in RFEM 6 e nell'add-on "Progetto calcestruzzo", è importante determinare le "larghezze dell'ala" delle aste nervate. Questo articolo riguarda le opzioni di input per una trave a due campate e il calcolo delle dimensioni dell'ala secondo EN 1992-1-1.

Per un'analisi con spettro di risposta dei modelli di edifici, è possibile visualizzare i coefficienti di sensibilità per le direzioni orizzontali per piano.

Queste cifre chiave consentono di interpretare la sensibilità agli effetti di stabilità.

Il coefficiente di rilevanza modale (MRF) può aiutarti a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.

L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio, > 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).

Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di instabilità equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio, < 20%) possono essere trascurate in questo contesto.

L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.

È possibile utilizzare il componente "Taglio piastra" per tagliare le piastre (ad esempio, fazzoletti, piastre d'anima e così via). Sono disponibili vari metodi di taglio:

• Piano: Il taglio viene eseguito sulla superficie più vicina alla piastra di riferimento.
• Superficie: Vengono tagliate solo le parti di intersezione delle piastre.
• Box di contorno: La dimensione più esterna costituita da larghezza e altezza viene ritagliata dalla piastra come un rettangolo.
• Inviluppo convesso: L'inviluppo esterno della sezione trasversale viene utilizzato per il taglio della piastra. Se ci sono raccordi nei nodi d'angolo della sezione trasversale, il taglio viene adattato ad essi.
