Analisi di stabilità secondo EN 1999-1-1

È possibile eseguire analisi di stabilità secondo EN 1999-1-1 in RSECTION 1?


Risposta:

Le verifiche di stabilità secondo EN 1999-1-1, 6.3, non sono incluse in RSECTION 1.

Nach EN 1999-1-1, 5.2.2 (5) a) darf der Stabilitätsnachweis als Querschnittsnachweis geführt werden, wenn eine räumliche Berechnung nach Theorie II. Ordnung mit einem Ansatz von globalen und lokalen Imperfektionen durchgeführt wird. Um das Biegedrillknicken mit abzubilden, bedarf es einer Schnittgrößenermittlung nach geometrisch nichtlinearer Biegetorsionstheorie unter Berücksichtigung der Wölbkrafttorsion. Es sind nur Querschnittsnachweise erforderlich, da durch die Berechnung alle Stabilitätseffekte abgedeckt sind.

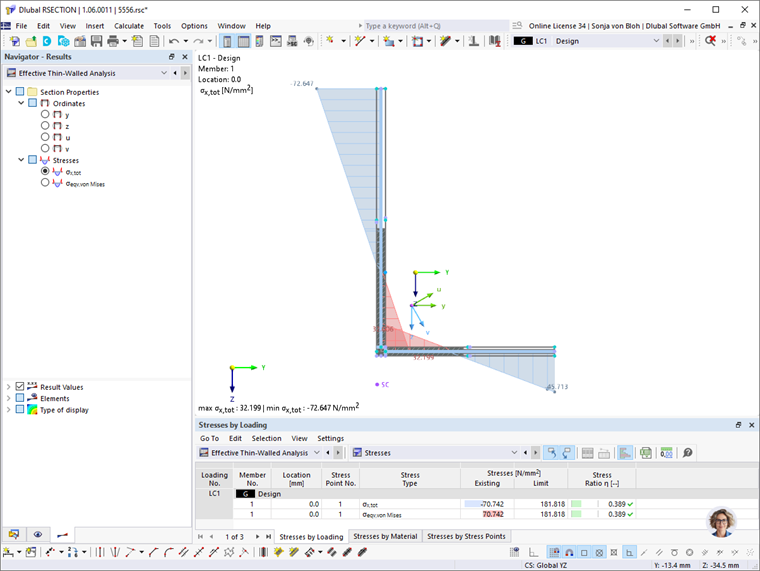

In RSECTION 1 können die Spannungen aus Normalkraft, zweiachsige Biegemomente und Querkräfte, primärem und sekundärem Torsionsmoment sowie Wölbbimoment für beliebige Querschnittsformen berechnet werden. Damit ist in RSECTION 1 das in EN 1999-1-1, 5.2.2 (5) a) beschriebene Nachweisverfahren möglich.

Mit dem Add-On Effektive Querschnitte (Erweiterung für RSECTION 1) kann zudem eine Klassifizierung durchgeführt sowie der wirksame Querschnitt nach EN 1999-1-1 berechnet werden.
