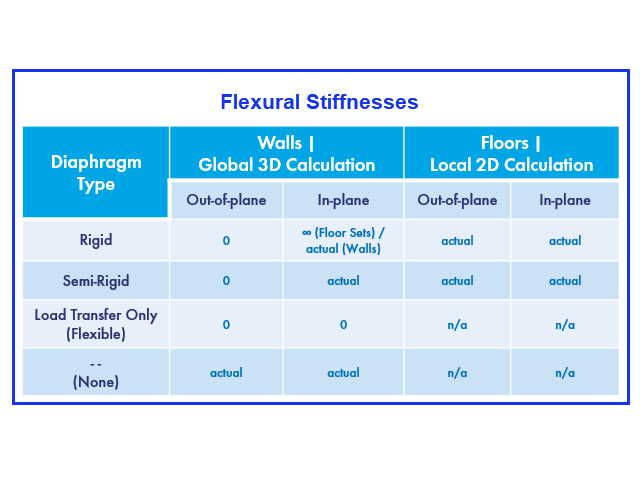

Non è richiesta una cerniera/svincolo lineare per la connessione tra parete -solaio quando si utilizza un diaframma rigido o semirigido. Questo perché i diaframmi rigidi e semirigidi hanno una rigidezza flessionale fuori piano pari a zero nel calcolo 3D globale (Immagine 01).
Se non si seleziona alcun diaframma o trasferimento di carico, è necessario definire una cerniera/svincolo lineare.

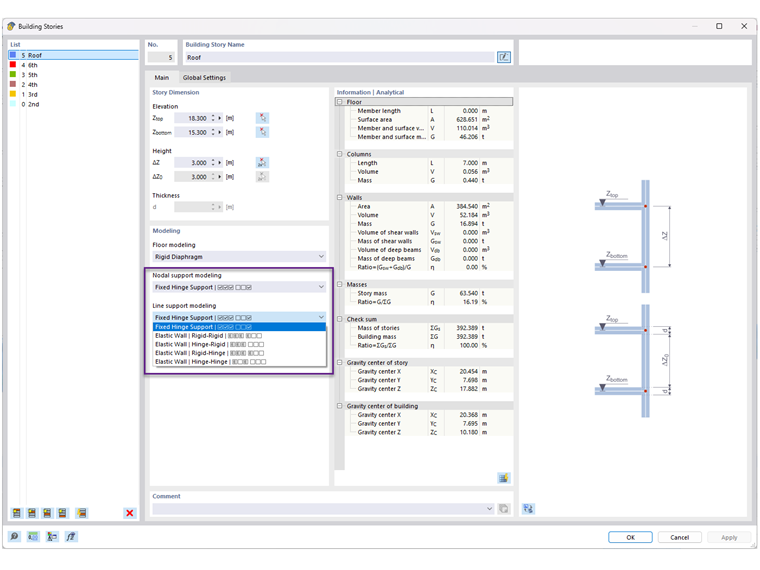

Nel calcolo 2D locale per considerare i carichi gravitazionali, i vincoli esterni dei nodi e delle linee sono definiti per rappresentare colonne e pareti. Nella maggior parte dei casi, un "vincolo a cerniera fissa" è adeguato, poiché il giunto tra una parete CLT e un pavimento CLT può essere preso come un collegamento a cerniera con rotazione libera attorno agli assi X e Y globali. In alternativa, è possibile assegnare una colonna o una parete elastica (Immagine 02).
