Calcolo e uso del vetro stratificato

Il vetro float è un prodotto di vetro di base e il suo nome descrive il processo di produzione. Questo tipo di vetro non ha tensioni di autoequilibrio e può quindi essere chiamato anche vetro ricotto. Zur Anwendung kommen diese Gläser beispielsweise im Fensterbau, Fassadenbau, Innenausbau sowie im Möbelbau.

Il vetro parzialmente temprato e il vetro di sicurezza temprato sono prodotti fabbricando il vetro float. Riscaldando successivamente il vetro e quindi utilizzando un processo di raffreddamento definito, si creano prodotti con uno stato di tensione residua. Questo processo crea un profilo parabolico di precompressione attraverso la sezione trasversale, che porta a maggiori resistenze del vetro e maggiori tensioni di trazione a flessione possono essere assorbite.

Viene fatta una distinzione tra precompressione parziale e totale della sezione trasversale. Naturalmente, si ottengono rigidezze di flessione diverse, ma cambiano anche altre proprietà, come lo schema di frattura. Il vetro di sicurezza temprato presenta un piccolo schema di frattura sbriciolato, che riduce significativamente il rischio di tagli. Contrariamente al vetro float, tuttavia, il vetro parzialmente temprato mostra un modello di frattura ruvida, che può essere decisivo per la capacità residua della vetrata aerea, per esempio.

Vetro di sicurezza laminato e laminato

I vetri stratificati sono una combinazione di più vetri collegati da uno strato intermedio. A secondo dei requisiti richiesti per il panello di vetro, possono essere visualizzate proprietà diverse.

Anche il vetro stratificato di sicurezza impone requisiti ancora maggiori allo strato intermedio. In questo caso, la sicurezza richiesta dovrebbe essere soddisfatta in caso di rottura, e quindi il rischio di lesioni dovrebbe essere ridotto.

Nel calcolare tensioni e spostamenti generalizzati, un collegamento a taglio secondo DIN 18008-1 non deve essere considerato se è favorevole per la struttura, ma deve essere preso in considerazione se se si verificano in tensioni o spostamenti generalizzati maggiori.

Considerare nel calcolo

Le procedure più semplici per applicare la norma per il caso senza giunto a taglio sono le seguenti:

• Calcola un pannello singolo con mezzo carico
• Calcola lo spessore della sezione trasversale equivalente

  ${\mathrm{d}}^{*} = \sqrt[3]{{{\mathrm{d}}^3}_1}+{{\mathrm{d}}^3}_2$

  Formula 1

e il caso con accoppiamento a taglio:

• Calcola il riquadro a doppio spessore (composito rigido)

Per i calcoli assistiti da computer, come in RFEM, sono disponibili soluzioni più convenienti.

In RF-GLASS, in particolare, la struttura dei layer può essere selezionata tramite un database e costruita secondo le specifiche reali.

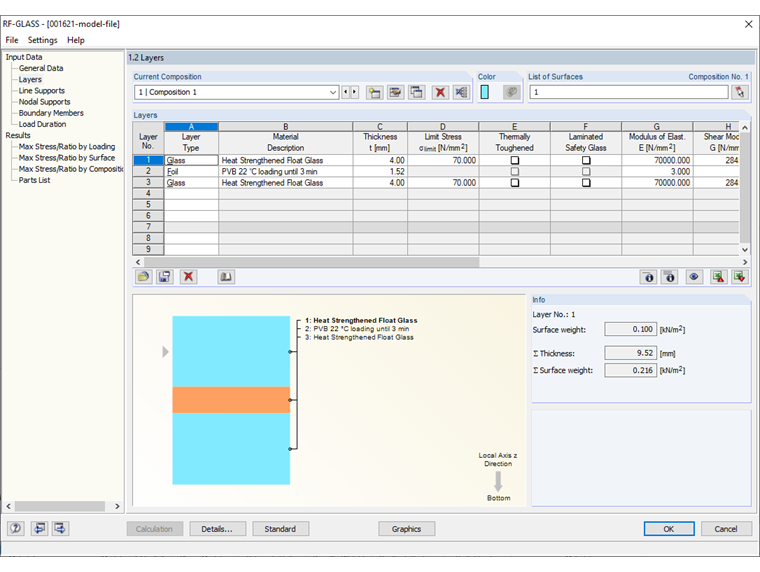

Immissione della struttura dei layer

L'opzione per considerare l'accoppiamento a taglio tra i pannelli può essere selezionata nella casella di controllo "Dettagli". Inoltre, quando si attiva l'accoppiamento a taglio, è disponibile l'opzione di un calcolo 2D o 3D. Lo sfondo di queste due opzioni è che in un calcolo 2D, viene automaticamente creata una sezione trasversale equivalente e il sistema viene calcolato con la teoria delle piastre.

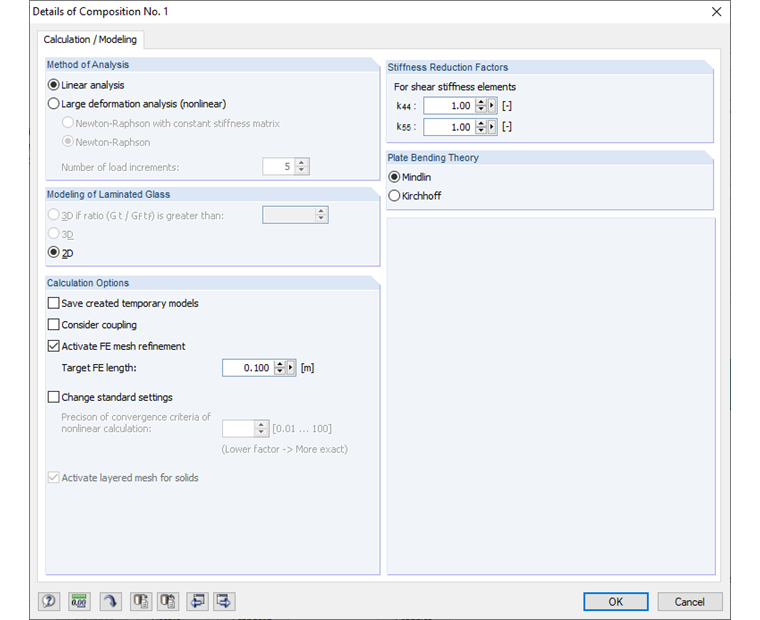

Dettagli della composizione

Nel calcolo 3D, gli elementi solidi sono creati dai singoli strati, per cui l'effetto dell'accoppiamento a taglio è rappresentato esattamente sulla base della rigidezza definita. Questa opzione ha i risultati più realistici, ma richiede anche il tempo di calcolo più lungo.

Sommario

Il calcolo assistito da computer con le opzioni disponibili aiuta a visualizzare i sistemi che potrebbero essere troppo complessi o addirittura impossibili da modificare con il calcolo manuale.
