Il tema del BIM non è nuovo nel nostro podcast, anzi. Questo è esattamente il motivo per cui abbiamo voluto affrontare l'intero argomento in modo leggermente diverso. Il nostro ospite Ralf Weineck ci aiuterà in questo. È architetto e manager BIM in uno studio di ingegneria.

La sua carriera iniziò in modo abbastanza classico con una laurea in architettura a Zurigo. A metà degli anni '90, è entrato in contatto per la prima volta con programmi CAD e modelli 3D. All'epoca, la tecnologia'non era troppo avanzata, ma è cambiata nel tempo.

Ralf ha imparato molto su tutto ciò che aveva a che fare con la modellazione 3D. Dopotutto, è sempre stato una persona che semplicemente prova cose nuove e quindi impara. Era particolarmente interessato a dare vita ai modelli 3D. Oggi è un lavoratore autonomo nel campo della visualizzazione dell'architettura e allo stesso tempo è responsabile del BIM in un ufficio.

01 La pianificazione 3D è il futuro

Nel corso del suo lavoro, ha notato che ci sono alcune opinioni sulla questione del BIM che non combaciano affatto. Pertanto, ha iniziato a smantellare alcuni dei corsi BIM inflazionistici offerti su LinkedIn. È qui che iniziamo.

Informazioni generali sul BIM

In realtà non dobbiamo'spiegare molto il BIM. Lo abbiamo già fatto nei post precedenti. Sentiti libero di leggere se sei interessato all'argomento! Riassumiamo brevemente le basi qui.

Il vero obiettivo del BIM è ottenere il massimo beneficio dai modelli 3D. Se questi modelli devono essere utilizzati internamente, ad esempio, per generare piani di progettazione o per valutazioni, sono chiamati Little BIM.

Non appena un modello viene caricato su una piattaforma e reso disponibile a parti esterne, il processo rientra in Big BIM. I modelli caricati possono quindi essere visualizzati e discussi tra le aziende sulla piattaforma. Questo è il modello di coordinamento BIM. Qui, i modelli si completano a vicenda o possono essere divisi in modo che ognuno ottenga la parte di cui ha bisogno per il proprio lavoro.

02 I piani di costruzione stanno diventando digitali

Esistono due varianti del BIM di per sé: BIM aperto e BIM chiuso. La differenza è facile da spiegare. Utilizzando il BIM chiuso , tutte le persone coinvolte lavorano con lo stesso software. Open BIM è caratterizzato dalle interfacce che consentono di lavorare tra i programmi.

Cosa è già possibile con il BIM

Ralf ci fornisce come esempio un escavatore autonomo. Ha bisogno di dati che gli dicano fino a che punto può scavare e a quale profondità dovrebbe fermarsi. Pertanto, viene alimentato con un modello 3D , per così dire, e funziona. Anche questo è BIM, anche se sembra abbastanza poco spettacolare.

Dobbiamo anche tenere presente che non l'intero settore edile è allo stesso livello BIM. Per le strutture in legno , ad esempio, da decenni vengono utilizzati modelli 3D , che i costruttori di legno inviano alle loro fresatrici. Quindi il tutto non è una novità eccitante ovunque, poiché viene spesso venduto.

Il BIM viene utilizzato anche per la misurazione iniziale. Un laser misura tutto sul cantiere e quindi indica quanti fori devono essere praticati e dove. In futuro, Ralf è certo, ci sarà anche un robot per eseguire i fori. Con e grazie a BIM , siamo sempre un passo avanti.

Anche la posa di tubi nello spazio utilizzando i modelli poligonali è stata utilizzata nella pratica da molto tempo. Vediamo già: Non deve'sempre essere così spettacolare come viene mostrato sui social network. Piuttosto, il BIM si sta lentamente evolvendo.

03 La progettazione degli edifici è molto più semplice in modo digitale.

• "Questo è l'approccio pragmatico importante per me. Per vedere cosa si può fare oggi e cosa può essere migliorato ora, nel prossimo cantiere."

Problemi di implementazione del BIM

Perché il BIM sta guadagnando l'accettazione solo molto lentamente rispetto ai metodi collaudati? Ralf ha molto da dire su questo. Inizia con il fatto che il BIM spesso fallisce a causa dell'accettazione. Poche persone sanno cosa fare con il termine stesso. Di solito sono molto scettici e hanno quasi paura del BIM. Molti si aspettano fermamente che qualcosa di complicato e di brutto capiti su di loro.

• "Qualcosa che non hai mai fatto, di cui non hai idea e che all'improvviso non sei più competente. Questa'è una paura che voglio portare via da loro."

Per raggiungere questo obiettivo, Ralf utilizza gli esempi più semplici possibili per spiegare come funziona il BIM , ad esempio un modello Lego man in cui sono archiviate le informazioni sui singoli componenti. A suo avviso, la formazione pratica BIM dovrebbe essere offerta in modo estensivo.

Con lo scetticismo, arriviamo direttamente al problema successivo. È meglio mantenere i processi tradizionali piuttosto che aprirsi a nuove idee. Perché? Hanno funzionato finora. In questo caso, è necessario prima comprendere i processi esistenti per poterli migliorare. Un buon esempio di ciò è BIM2Field , ovvero il trasferimento digitale e senza carta di dati come modello 3D direttamente per l'implementazione in un cantiere edile.

Un altro problema è quello gli standard sono troppo lenti. In realtà, dobbiamo risolvere i problemi oggi prima ancora che ci siano standard per loro. A causa della nostra burocrazia , il settore delle costruzioni non può tenere il passo, come al solito.

04 Nell'ingegneria civile conservatrice, la burocrazia è ancora un problema

Ralf pensa anche che la formazione di coloro che disegnano tali modelli 3D sia inadeguata. Spesso ci si aspetta che padroneggino il BIM, dopotutto, sono loro che progettano questi modelli. Tuttavia, il BIM non è integrato in un classico corso di formazione di un disegnatore tecnico in effetti. Pertanto, spesso devi acquisire questa conoscenza da solo, e questo è noioso quando non ci sono quasi corsi affidabili per questo.

Ralf ci spiega che, soprattutto nella fase di coordinamento, molti uffici temono lavori aggiuntivi dovuti al BIM. Alla fine, lavorare con un piano 2D è già abbastanza difficile. In effetti, problemi come la collisione di tubi e simili sono molto più facili da individuare in un modello 3D. Il motto di base del BIM si applica qui: provalo e acquisisci esperienza.

Inoltre, molte tendenze BIM suonano bene in teoria, ma sono piuttosto poco pratiche o non necessarie nella pratica. Cita l'esempio di camminare in un cantiere edile virtuale usando occhiali VR. Certo, ci ha provato, ma ha preferito attenersi alla visualizzazione dello schermo, poiché gli occhiali VR sono piuttosto scomodi da indossare, soprattutto per chi porta gli occhiali. Potrebbe essere diverso quando ai proprietari di edifici viene mostrato un modello 3D del loro progetto in VR. Ovviamente, questo sembra molto diverso da un modello 3D sullo schermo.

05 Gli occhiali VR hanno molto potenziale

Oltre alla realtà virtuale, Ralf parla anche di AR. La realtà è sovrapposta a un visore con immagini digitali. Quindi virtuale e reale si scontrano. In questo caso, suona anche molto bene in teoria, ma resta da vedere come qualcosa del genere possa essere convenientemente utilizzato nella vita di tutti i giorni. La serie sterzo deve adattarsi e non interferire, soprattutto quando si tratta di un lavoro di montaggio.

Un altro problema è nel software utilizzato al giorno d'oggi. Molti programmi CAD sono inutilmente complicati e si basano sui loro predecessori 2D. Un disegnatore tecnico di solito lavora in 2D, cioè con le planimetrie, e occasionalmente passa a una vista 3D. Ralf vede questo come completamente controproducente. Al giorno d'oggi, dovresti lavorare con i modelli 3D fin dall'inizio. Molti programmi non sono certificati BIM, ma possono comunque essere utilizzati se riesci a gestirli.

• "Io'sono sempre in 3D. Vedo sempre quello che'sto facendo, quindi'non devo ricontrollarlo."

Inoltre, ovviamente, c'è il lato umano. I modelli e le piante realizzati da disegnatori raramente sono perfetti fino all'ultimo dettaglio. Loro'sono solo esseri umani. Qualcuno scrive un minuscolo anziché un maiuscolo, c'è una lettera mancante - questi problemi si verificano spesso. Qui sono spesso necessarie regolazioni, che Ralf effettua sui modelli in modo che tutto combaci alla fine.

Nei processi BIM, devi imparare a gestire gli errori degli altri. Dice che ha sempre detto ai suoi studenti di lavorare in modo che qualcun altro potesse continuare a lavorare con i loro piani.

Futuro delle costruzioni

Ora, ovviamente, vogliamo sapere come Ralf valuta l'influenza del BIM sul futuro del settore edile. In molti post sui social media, gli ospiti parlano ripetutamente di un "big bang" che cambierà radicalmente il settore delle costruzioni. Lo vede diversamente. Già ora, e in alcuni casi da anni , varie forme di BIM stanno influenzando il settore edile e i suoi processi.

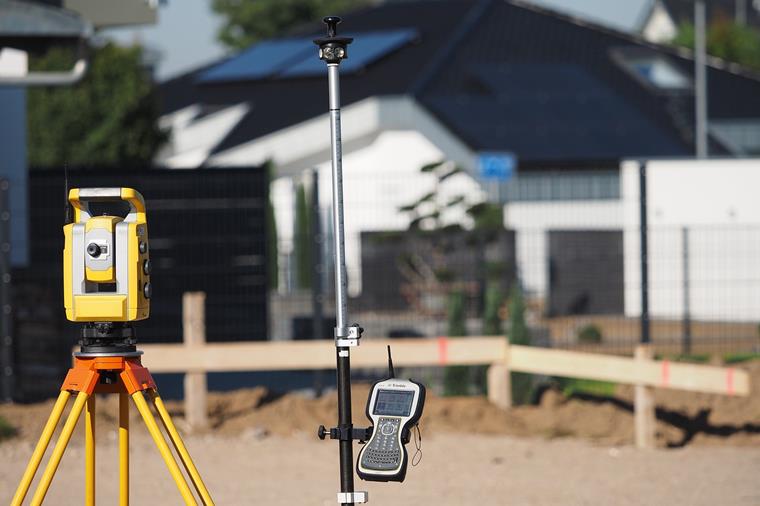

06 Geodesia - Tecnologia di rilevamento

Il BIM spesso non viene discusso direttamente: il termine semplicemente non viene fuori. I processi BIM , come la condivisione di modelli 3D su piattaforme corrispondenti tramite interfacce, di solito si verificano completamente da soli se sei pronto per essere coinvolto in qualcosa di nuovo.

Sottolinea inoltre che la robotica e l'automazione non sono ancora così avanzate da poter essere utilizzate su tutta la linea nei cantieri. Vediamo come potrebbe essere il futuro nei film, dove le astronavi danneggiate vengono riparate da robot mentre si trovano in un hangar. Ma c'è ancora molta strada da fare. Molte persone si preoccupano del proprio lavoro a causa dell'automazione, ma senza motivo, come pensa Ralf.

• "Ci sono lavori che stanno scomparendo? Sì, ma questa persona può essere utilizzata meglio in un'azienda che tenere un metro."

Abbiamo fatto molta strada nella digitalizzazione negli ultimi 20 anni e questa tendenza continuerà lentamente, ma costantemente.

Naturalmente, chiediamo anche a Ralf le sue opinioni su altre innovazioni oltre al BIM. Ci dice che è particolarmente interessato all'argomento della stampa 3D , poiché si basa su modelli 3D. Anche il suo secondo campo professionale, la visualizzazione, è considerato qui. Gli piace davvero passare il tempo a creare modelli carini, per così dire, attraverso la modellazione: Alberi, piante, divani di design e così via. Al giorno d'oggi, questo può essere fatto molto rapidamente e con poco sforzo. Ad esempio, considera molto eccitanti le ispezioni virtuali degli edifici con gli occhiali VR.

• " Puoi anche vedere come il sole entra nella tua stanza la sera e l'atmosfera cambia. "

07 Modello 3D per un'ispezione virtuale dell'edificio

Che consiglio darebbe ai nuovi arrivati nell'edilizia? Per rimanere curiosi , per provare cose nuove e per scambiare idee. Spera vivamente che gli studenti oi giovani laureati saranno in grado di lavorare con questo nuovo software. Perché questa conoscenza è assolutamente necessaria per il futuro al fine di far avanzare ulteriormente il settore edile.

Ralf, qual è il tuo edificio preferito?

Gli facciamo anche la nostra ultima domanda e riceviamo immediatamente una risposta. È particolarmente affascinato dal Copenhill di Copenaghen. Si tratta di un impianto di incenerimento dei rifiuti con una pista da sci lunga 500 m sul tetto. È stato progettato e costruito utilizzando il BIM, ovviamente.

È davvero impressionante come i nostri paesi vicini abbiano già a che fare con questo nuovo modo di lavorare. Grazie per averci visitato!
