modulo aggiuntivo RSTAB 8 STEEL GB

• Progettazione per trazione, compressione, flessione, taglio e combinazione di azioni interne
• Verifica di stabilità per instabilità a compressione e flesso-torsionale
• Determinazione automatica dei carichi critici di instabilità e del fattore di stabilità totale per instabilità a flesso-torsione secondo l'allegato B
• Possibilità di supporto laterale discreto per travi
• Verifica automatica della stabilità locale e controllo dei criteri di verifica plastici della sezione trasversale
• Verifica delle deformazioni (idoneità all'uso)
• Ottimizzazione della sezione trasversale
• Ampia gamma di sezioni disponibili, come ad esempio profili laminati I, profili U, profili cavi rettangolari, angolari, profili a T. Profili saldati: a forma di I (simmetrici e asimmetrici rispetto all'asse forte), profili U (simmetrici rispetto all'asse forte), profili cavi rettangolari, angolari, tubi tondi, barre tonde
• Tabelle di risultati chiaramente strutturate
• Documentazione completa dei risultati con riferimenti alle equazioni di verifica utilizzate dalla norma
• Versatili opzioni di filtro e ordinamento per i risultati, inclusa l'elencazione per asta, per sezione, per posizione x o per casi di carico / combinazioni di carico / combinazioni di risultati
• Tabella dei risultati per snellezze delle aste e azioni interne determinanti
• Lista dei pezzi con informazioni su peso e volume
• Integrazione senza soluzione di continuità in RFEM/RSTAB

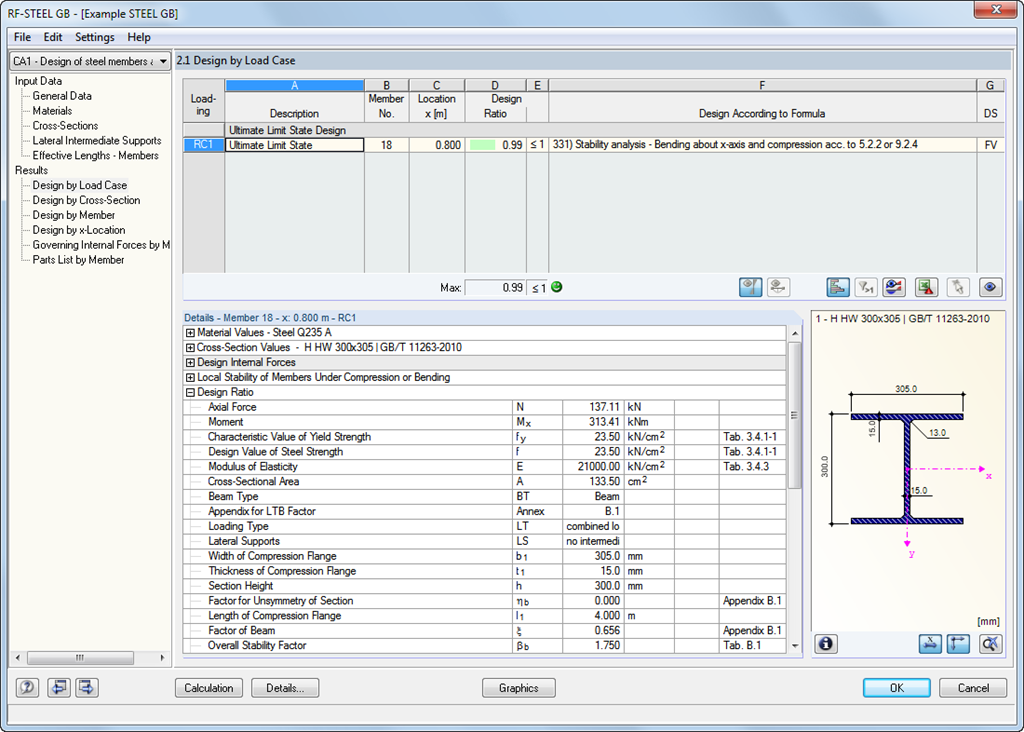

Nella prima tabella dei risultati si ottiene il grado di sfruttamento massimo con la verifica corrispondente per ciascun caso di carico dimensionato (combinazione di carichi / combinazione di risultati).

Nelle ulteriori tabelle dei risultati, tutti i risultati dettagliati vengono elencati tematicamente in menu ad albero espandibili. Tutti i risultati intermedi lungo le aste possono essere letti in ogni punto. In questo modo, è possibile seguire esattamente come il modulo esegue le singole verifiche.

Tutti i dati del modulo fanno parte del protocollo di stampa di RFEM/RSTAB. Il contenuto del protocollo e la profondità desiderata dell'output per le singole verifiche possono essere selezionati in modo mirato.
