modulo aggiuntivo RSTAB 8 STEEL SP

Il modulo aggiuntivo STEEL SP progetta aste e set di aste per lo stato limite ultimo e di esercizio secondo la norma SP 16.13330.2017 (norma russa).

Fornisce le verifiche di stabilità per instabilità flessionale e flesso-torsionale, inclusa la determinazione automatica dei coefficienti di stabilità secondo le appendici E, F e G della norma. Zusätzlich umfasst das Zusatzmodul Möglichkeiten zur Querschnittsoptimierung und bietet Ihnen eine große Auswahl an verfügbaren Profilen sowie umfassende Ergebnisdokumentationen.

Progettazione delle aste in acciaio secondo la normativa russa SP 16.13330.2017

Totale voci: 3

RF-/STEEL SP | Caratteristiche

Progettazione per trazione, compressione, flessione, taglio e combinazioni di forze interne
Verifica di stabilità per instabilità flesso-torsionale e instabilità flessoforme
Determinazione automatica dei fattori di stabilità secondo gli allegati E, F e G
Possibilità di supporto laterale discreto per travi
Controllo automatico della snellezza degli elementi sezionali sottoposti a compressione
Verifica delle deformazioni (serviceabilità)
Ottimizzazione della sezione trasversale
Ampia gamma di sezioni disponibili, come profili laminati a I, profili a U, profili cavi rettangolari, angolari, profili a T; Profili saldati: a forma di I (simmetrici e asimmetrici rispetto all'asse forte), a profilo a U (simmetrici rispetto all'asse forte), profili cavi rettangolari, angolari, tubi rotondi, barre rotonde
Tabelle dei risultati chiaramente strutturate
Documentazione completa dei risultati con riferimenti alle equazioni di calcolo utilizzate dalla norma
Opzioni di filtro e ordinamento versatili per i risultati, inclusa la lista per barra, per sezione trasversale, per posizione x o secondo i casi di carico / combinazioni di carico / combinazioni di risultati
Tabella dei risultati per snellezza delle barre e forze interne critiche
Lista dei materiali con informazioni su peso e volume
Integrazione senza soluzione di continuità in RFEM/RSTAB

Lavorare con RF-/STEEL SP

È necessario inserire i dati del materiale, del carico e della combinazione in RFEM/RSTAB in conformità con il concetto di progetto specificato dalla norma SP 16.13330.2011. La libreria dei materiali di RFEM/RSTAB contiene già i materiali pertinenti.

In RF-/STEEL SP, è necessario selezionare prima le aste e i set di aste da progettare, e successivamente i casi di carico, le combinazioni di carico e di risultati.

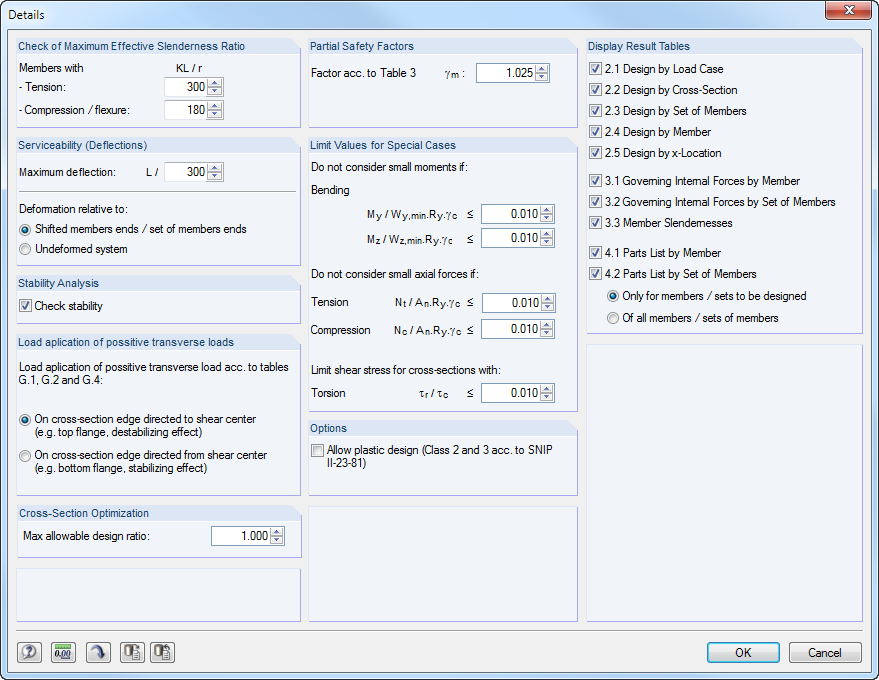

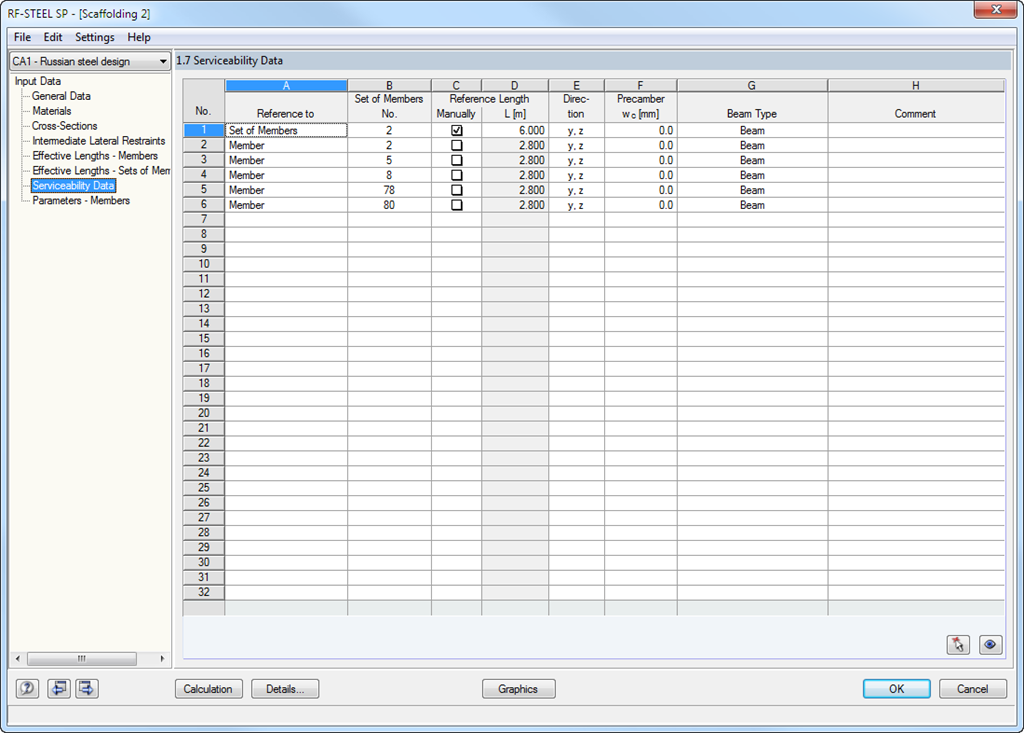

Negli step successivi, è possibile modificare le impostazioni predefinite per i vincoli esterni laterali intermedi e le lunghezze libere di inflessione.

RF-/STEEL SP | Risultati

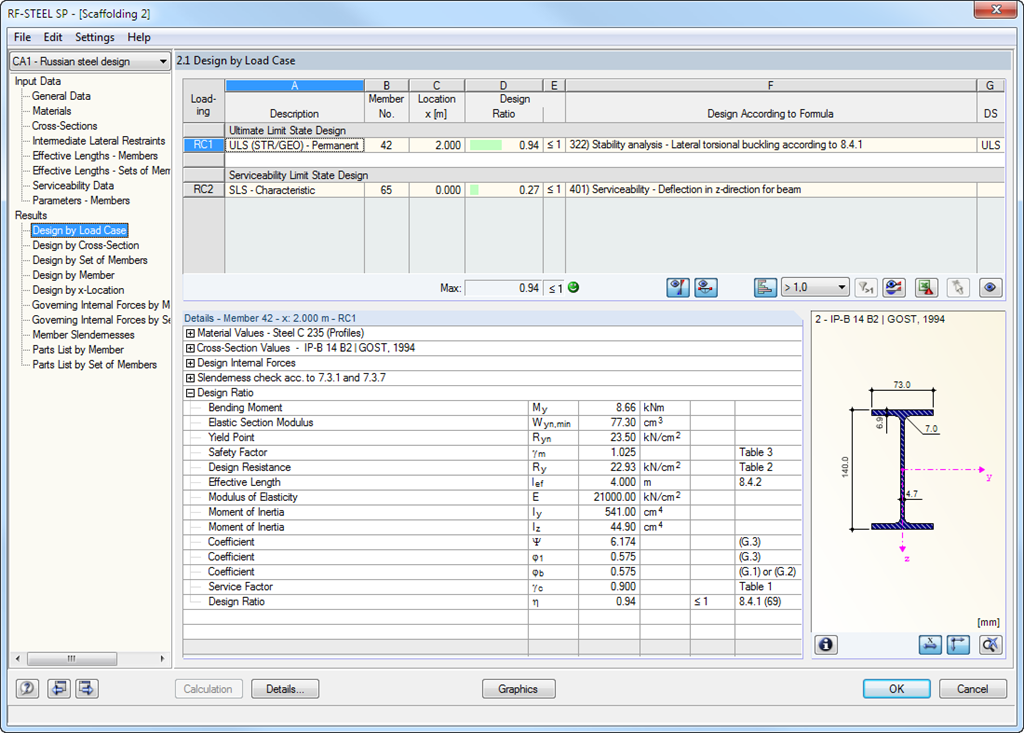

Nella prima tabella dei risultati si ottiene il grado di utilizzo massimo con la corrispondente verifica per ogni caso di carico calcolato (combinazione di carico / combinazione di risultati).

Nelle altre tabelle dei risultati, tutti i risultati dettagliati sono elencati tematicamente in menù ad albero espandibili. Tutti i risultati intermedi lungo le aste possono essere letti in ogni punto. In questo modo, è possibile seguire esattamente come il modulo effettua le singole verifiche.

Tutti i dati del modulo sono parte del protocollo di stampa RFEM/RSTAB. Il contenuto del protocollo e la profondità desiderata dell'output per le singole verifiche possono essere selezionati in modo mirato.
