Dimensionamento de uma secção do SHAPE-THIN

Para a verificação de qualquer secção do SHAPE-THIN, pode utilizar as seguintes opções nos programas RFEM 5 ou RSTAB 8:

• Stabilitäts- und Spannungsnachweis mit dem Zusatzmodul RF-/STAHL EC3 und der Modulerweiterung RF-/STAHL Wölbkrafttorsion (siehe Bild 1)

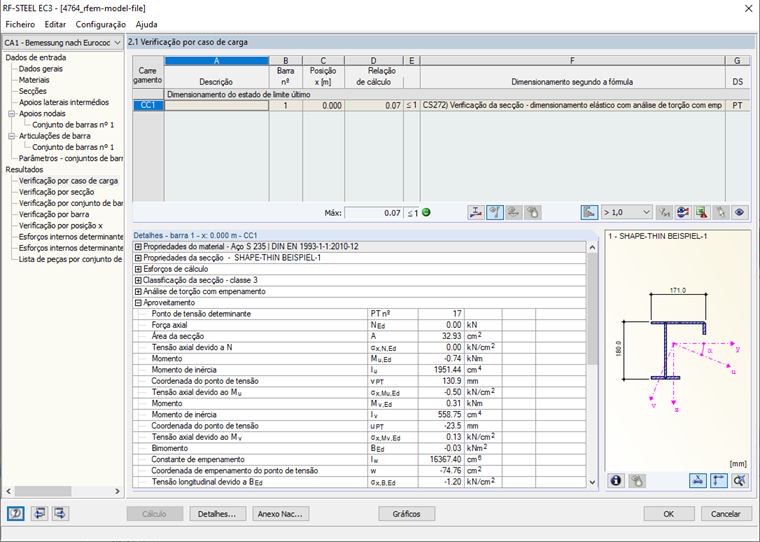

  1 Análise de torção com empenamento da secção da barra
• Zerlegen des Querschnitts in Flächen (nur in RFEM möglich, siehe Bild 2), gegebenenfalls neue Definition der Lagerung und anschließend Spannungsnachweis der neu entstandenen Flächen mit RF-STAHL Flächen (siehe Bild 3); unter Umständen ist für das Flächenmodell eine Stabilitätsuntersuchung mit RF-STABIL sinnvoll (siehe Bild 4)

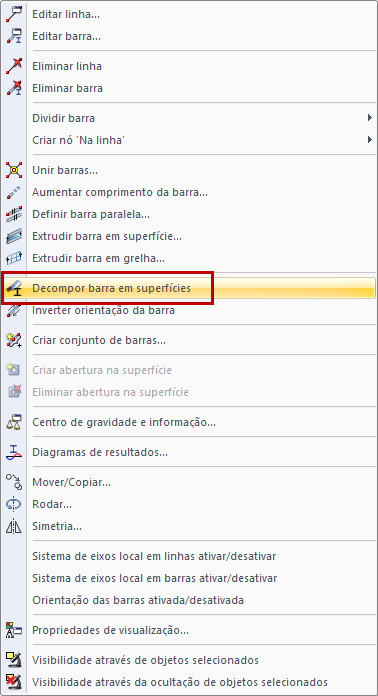

2 Menu de atalho: gerar superfícies de barras

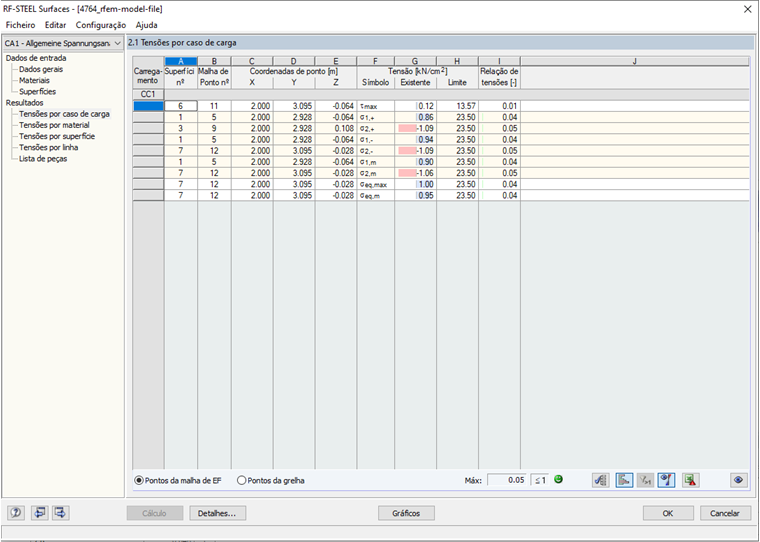

3 Verificação de tensões com o RF-STEEL Surfaces

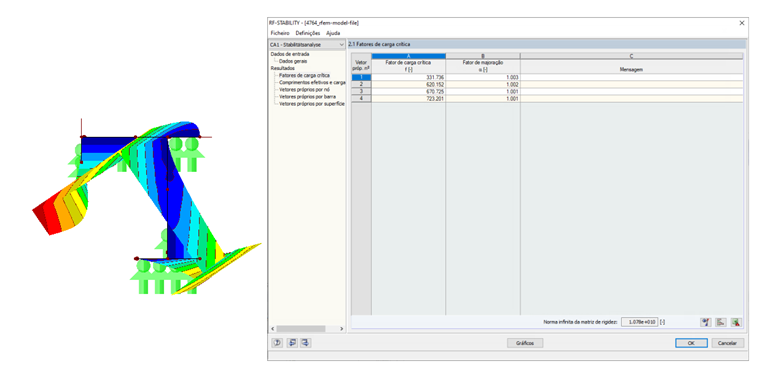

4 Análise de estabilidade do modelo de superfície com o RF-STABILITY
