Nachweis eines DUENQ-Profils

Für den Nachweis eines beliebigen DUENQ-Querschnitts können Sie in den Programmen RFEM 5 oder RSTAB 8 folgende Möglichkeiten nutzen:

• Stabilitäts- und Spannungsnachweis mit dem Zusatzmodul RF-/STAHL EC3 und der Modulerweiterung RF-/STAHL Wölbkrafttorsion (siehe Bild 1)

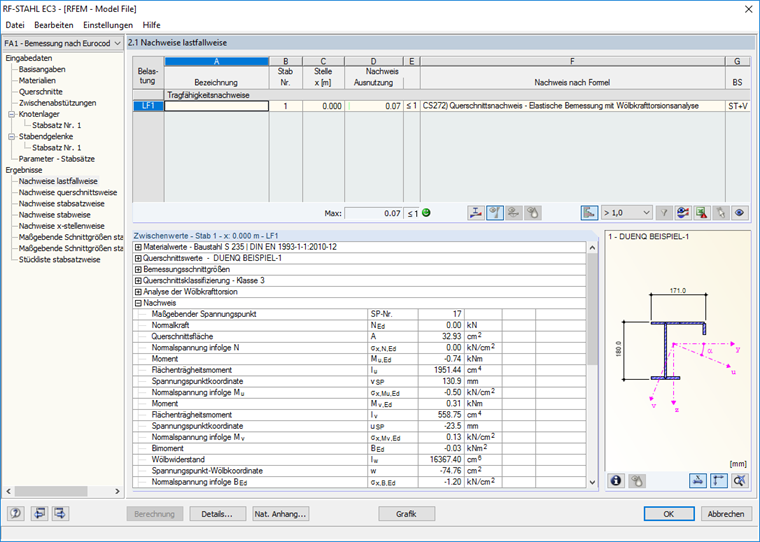

  1 Wölbkraftanalyse des Stabquerschnitts
• Zerlegen des Querschnitts in Flächen (nur in RFEM möglich, siehe Bild 2), gegebenenfalls neue Definition der Lagerung und anschließend Spannungsnachweis der neu entstandenen Flächen mit RF-STAHL Flächen (siehe Bild 3); unter Umständen ist für das Flächenmodell eine Stabilitätsuntersuchung mit RF-STABIL sinnvoll (siehe Bild 4)

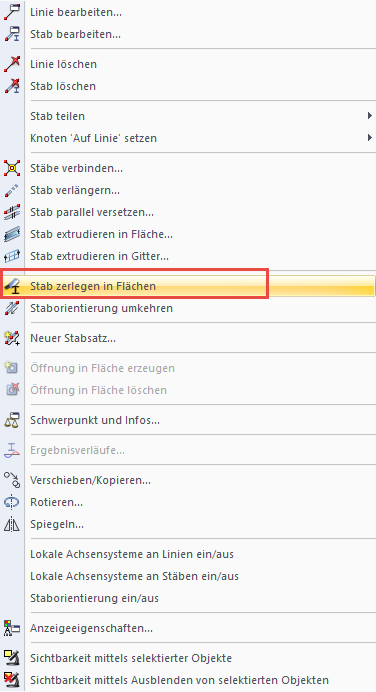

2 Kontextmenü: Stab zerlegen in Flächen

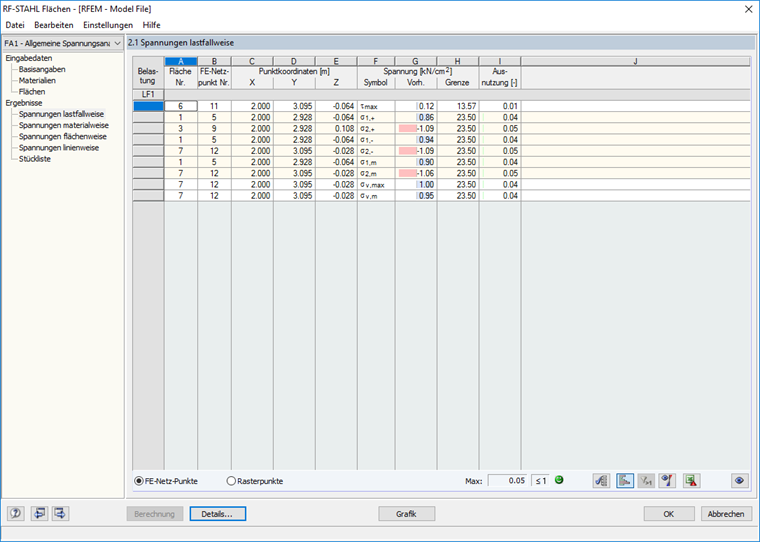

3 Spannungsnachweis mit RF STAHL Flächen

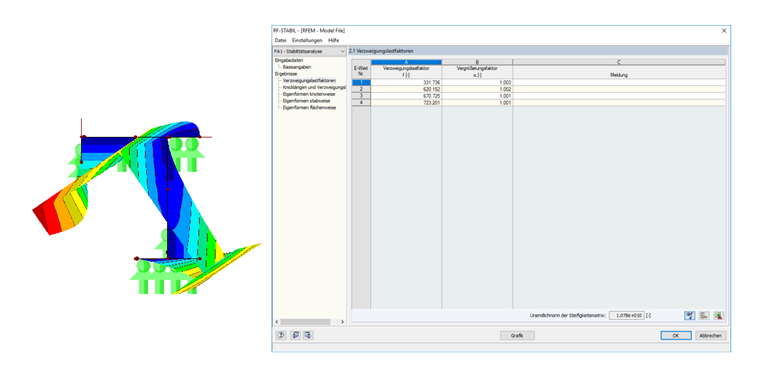

4 Stabilitätsuntersuchung des Flächenmodells mit RF-STABIL
