Comment puis-je vérifier de manière détaillée une section SHAPE-THIN quelconque dans RFEM ou RSTAB ?

Réponse

Toutes les sections quelconques de SHAPE-THIN peuvent être calculées comme suit dans RFEM/RSTAB :

  • Effectuez une analyse de stabilité et des contraintes avec le module additionnel RF-/STEEL EC3 et l'extension de module RF-/STEEL Warping Torsion, (voir la Figure 01)

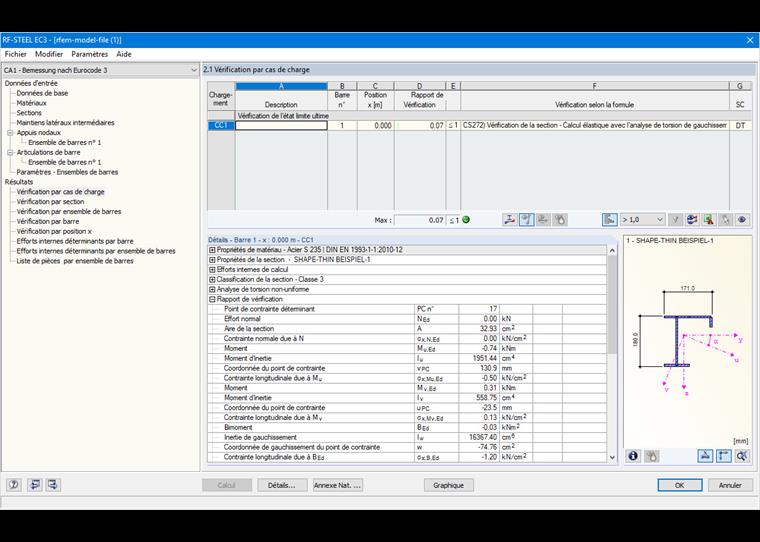

Figure 01 - Analyse de gauchissement de la section de barre

  • Générez des surfaces à partir de la barre (dans RFEM uniquement, voir la Figure 02), définissez à nouveau les appuis, puis effectuez une analyse des contraintes des surfaces nouvellement créées avec RF-STEEL Surfaces, si nécessaire (voir la Figure 03). Dans certains cas, il est judicieux d'analyser la stabilité des surfaces à l'aide de RF-STABILITY (voir la Figure 04).

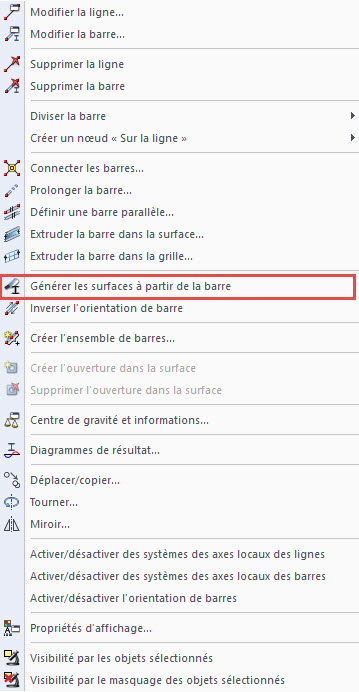

Figure 02 - Menu contextuel : Générer les surfaces à partir de la barre

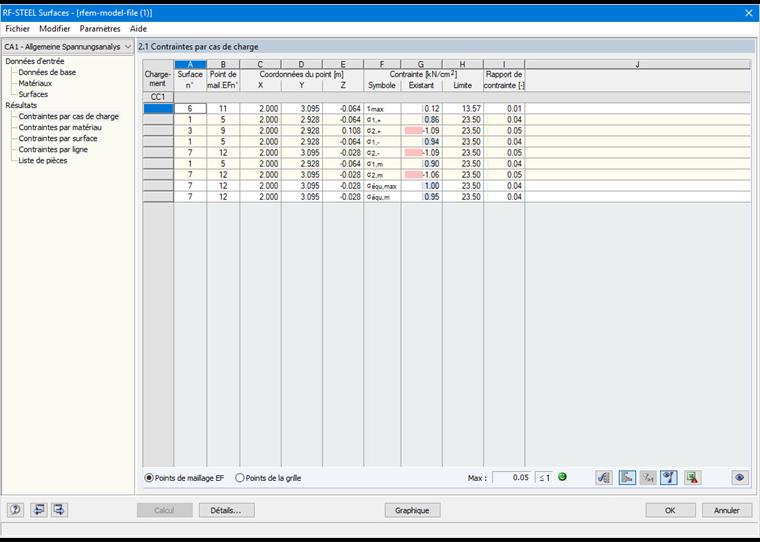

Figure 03 - Analyse des contraintes avec RF-STEEL Surfaces

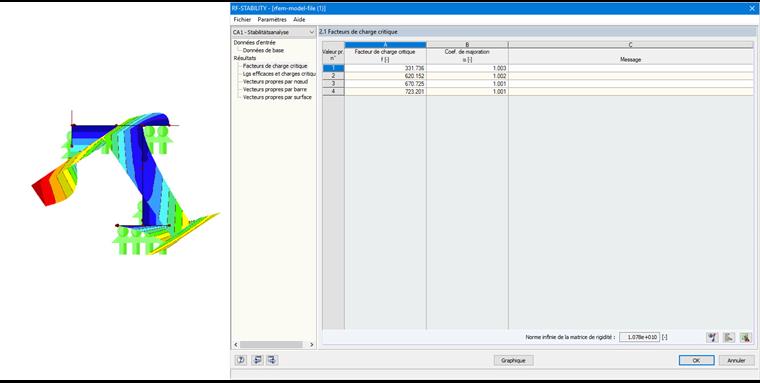

Figure 04 - Analyse de stabilité d'un modèle de surface avec RF-STABILITY
