Posouzení průřezu v programu SHAPE-THIN

Pro posouzení libovolných průřezů z programu SHAPE-THIN jsou v programech RFEM 5 nebo RSTAB 8 k dispozici následující možnosti:

• Stabilitäts- und Spannungsnachweis mit dem Zusatzmodul RF-/STAHL EC3 und der Modulerweiterung RF-/STAHL Wölbkrafttorsion (siehe Bild 1)

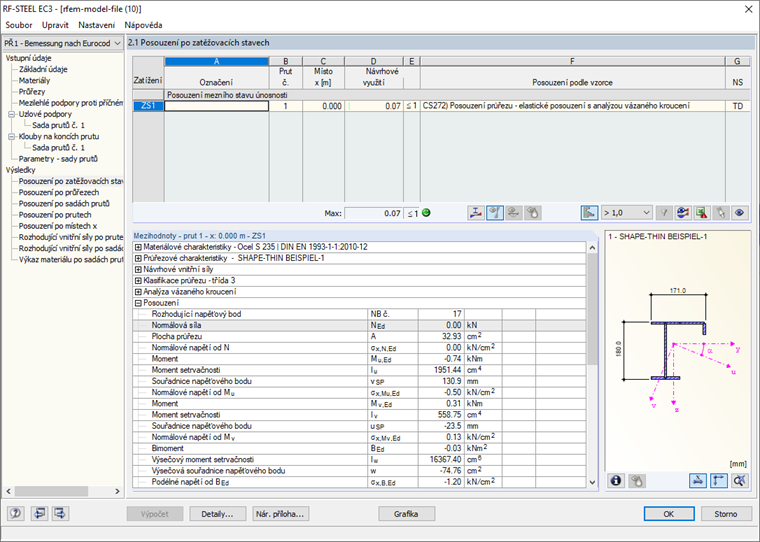

  1 Analýza vázaného kroucení průřezu prutu
• Zerlegen des Querschnitts in Flächen (nur in RFEM möglich, siehe Bild 2), gegebenenfalls neue Definition der Lagerung und anschließend Spannungsnachweis der neu entstandenen Flächen mit RF-STAHL Flächen (siehe Bild 3); unter Umständen ist für das Flächenmodell eine Stabilitätsuntersuchung mit RF-STABIL sinnvoll (siehe Bild 4)

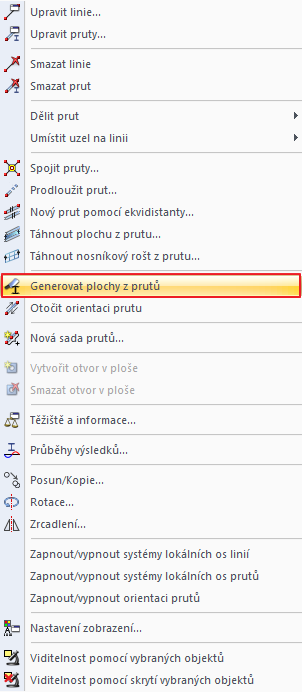

2 Místní nabídka: Vygenerovat plochy z prutu

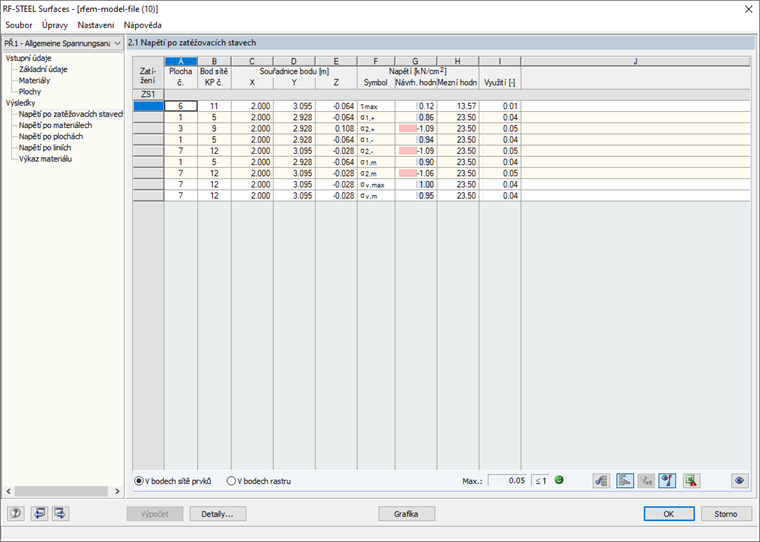

3 Posouzení napětí pomocí RF-STEEL Surfaces

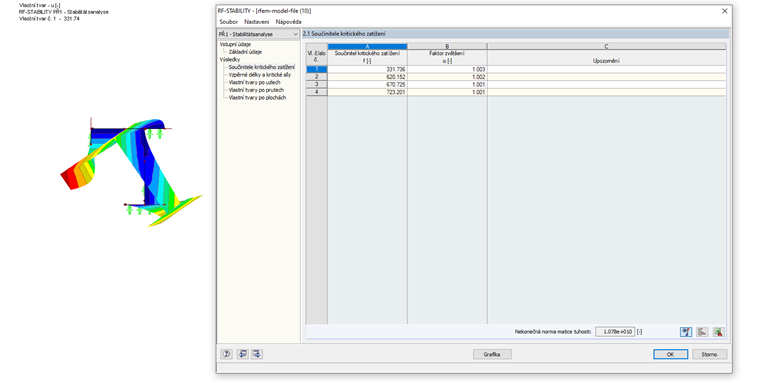

4 Analýza stability plošného modelu pomocí RF-STABILITY
