Pergunta

É possível mostrar mais valores para a distribuição de tensões utilizando as camadas no RF-LAMINATE?

Resposta:

No gráfico, isso não é possível por razões de clareza. No entanto, o módulo adicional RF-LAMINATE também permite representar as tensões em todos os pontos. Esta função está desativada por defeito porque produz rapidamente uma grande quantidade de dados para grandes estruturas.

FAQ

FAQ 004858 | É possível apresentar mais valores para a distribuição de tensões sobre as camadas no RF-LAMINATE ...

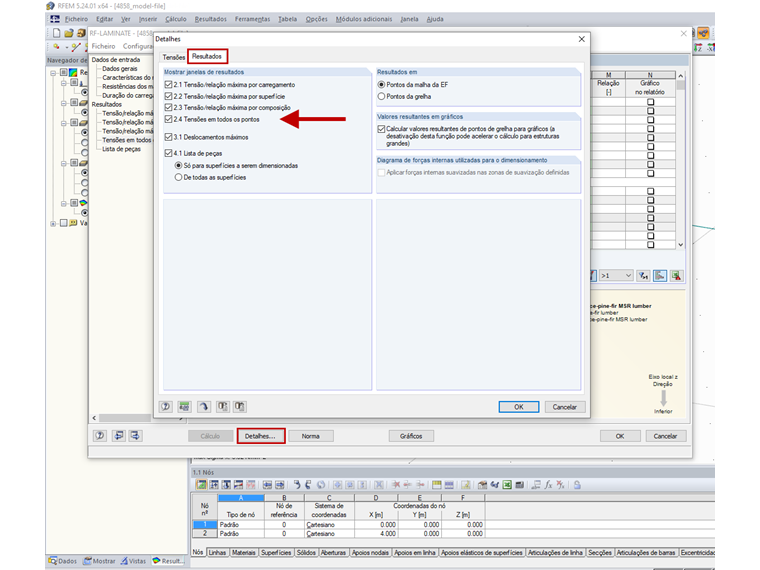

Spannungen punktweise anzeigen

Se também filtrar pelo componente de tensão que lhe interessa, os resultados na tabela tornam-se rapidamente claros e pode facilmente avaliar a distribuição das tensões num ponto utilizando as camadas existentes.

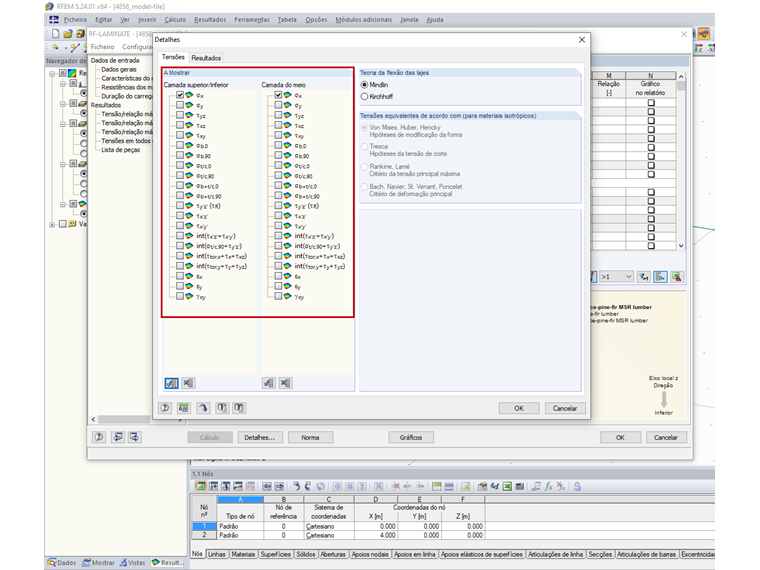

Selecionar tensões

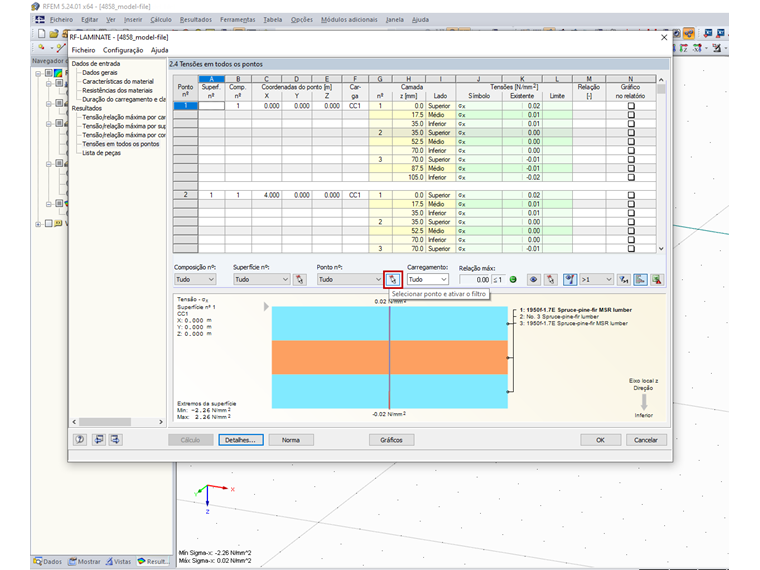

Selecionar ponto

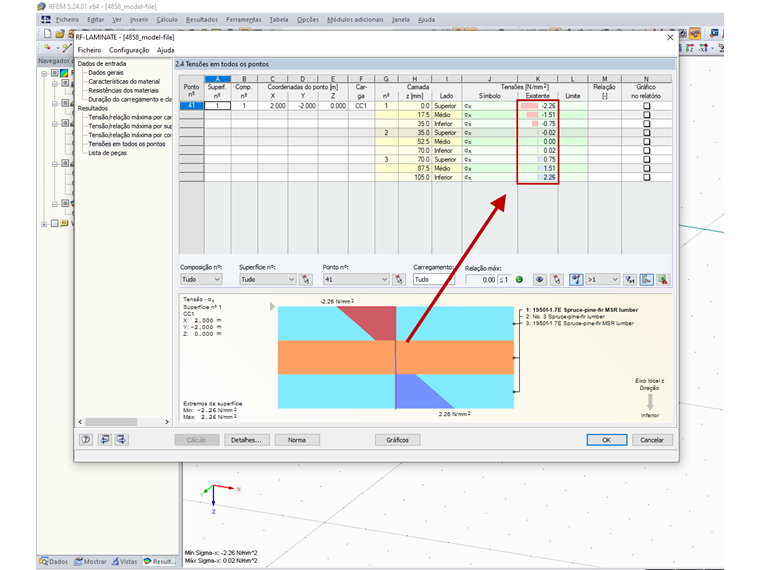

Representação das tensões na tabela
