Domanda

È possibile visualizzare più valori per la distribuzione delle tensioni sugli strati in RF‑LAMINATE?

Risposta:

Nel grafico, questo non è possibile per motivi di chiarezza. Tuttavia, il modulo aggiuntivo RF‑LAMINATE consente di visualizzare anche le tensioni in tutti i punti. Questo è disattivato per impostazione predefinita perché produce rapidamente un'enorme quantità di dati per strutture di grandi dimensioni.

FAQ

FAQ 004858 | È possibile visualizzare più valori per la distribuzione delle tensioni sugli strati in RF‑LAMINATE ...

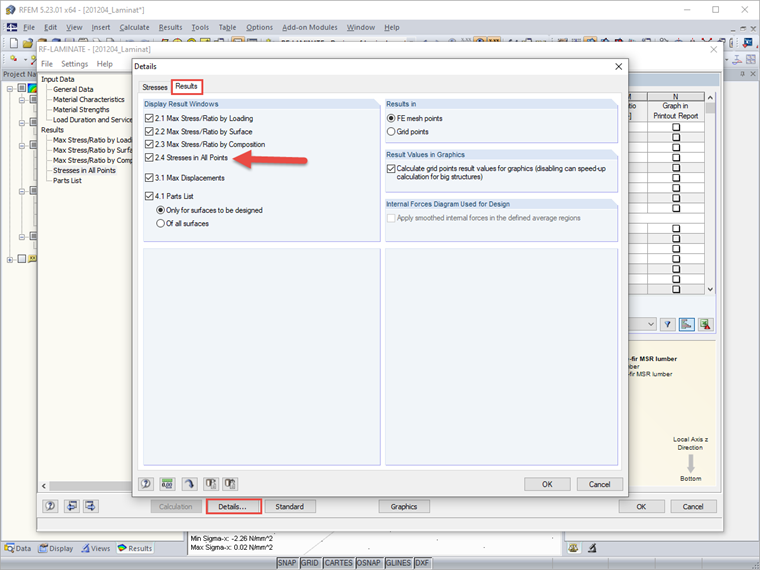

Spannungen punktweise anzeigen

Se filtri anche per il componente della tensione che ti interessa, i risultati nella tabella diventano rapidamente chiari e puoi facilmente valutare la distribuzione delle tensioni in un punto utilizzando i livelli lì.

Selezione delle tensioni

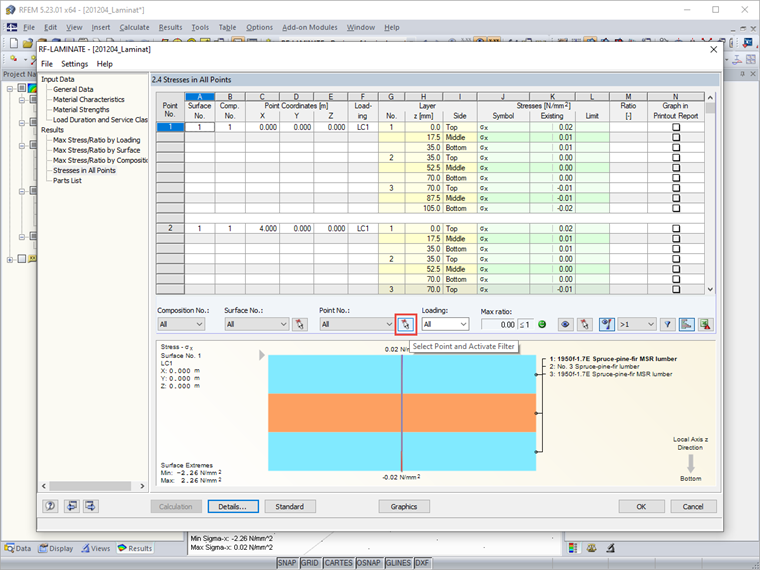

Seleziona punto

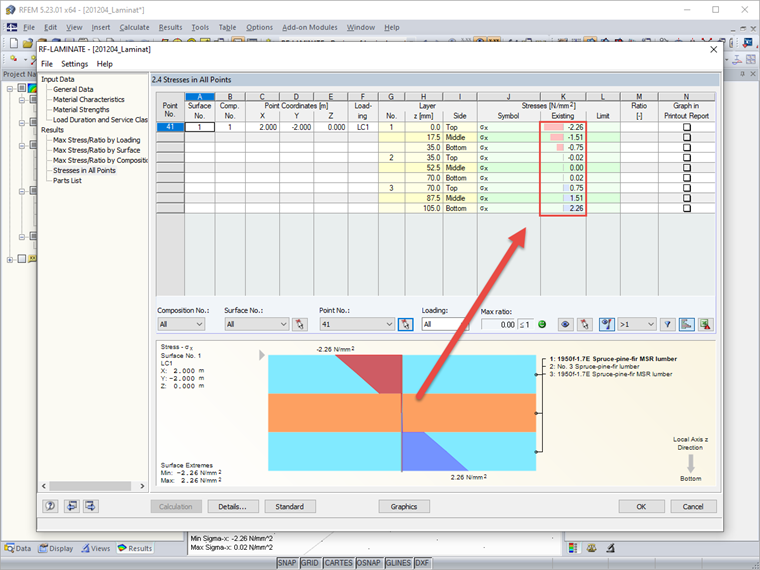

Visualizzazione delle tensioni nella tabella
