Porque é que obtenho grandes diferenças para a verificação de um painel de encurvadura reforçado longitudinalmente quando comparado com os anexos nacionais da Alemanha e da Áustria?

Q: Porque é que obtenho grandes diferenças para a verificação de um painel de encurvadura reforçado longitudinalmente quando comparado com os anexos nacionais da Alemanha e da Áustria?

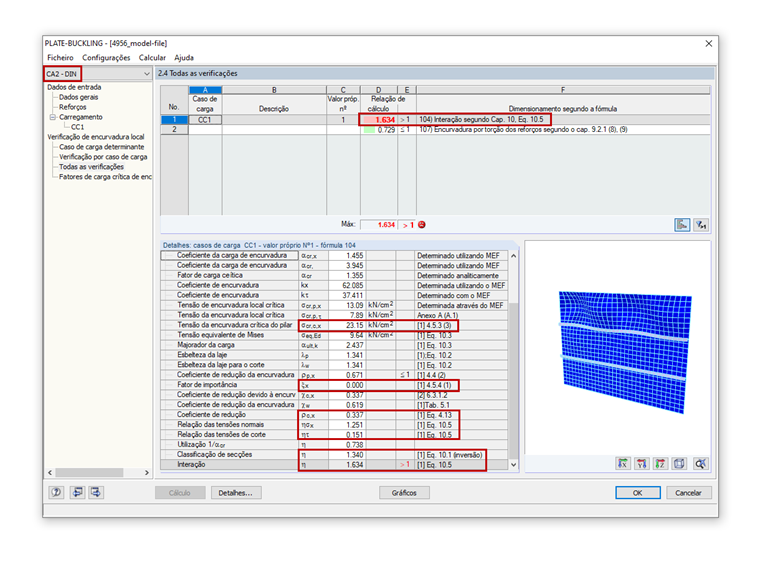

Segundo a disposição nacional ÖNORM EN 1993-1-5:2007, Secção 4.5.3(3), é possível negligenciar o aumento de σcr,c permitido na nota relativamente à tensão de encurvadura elástica crítica σcr,sl do reforço longitudinal adjacente à borda de compressão, visto que fornece resultados muito conservadores no que diz respeito ao coeficiente de redução resultante ρc para a verificação de encurvadura segundo a ÖNORM EN 1993‑1‑5, Secção 4.5.4(1), Equação 4.13. A Figura 01 mostra um exemplo de um painel de encurvadura reforçado longitudinalmente, dimensionado de acordo com o anexo nacional austríaco. Na norma DIN EN 1993-1-5, aplica-se a nota indicada na secção 4.5.3(3), situação que resulta na seguinte diferença, ver Figura 02.

Question

Porque &#233; que obtenho grandes diferen&#231;as para a verifica&#231;&#227;o de um painel de encurvadura refor&#231;ado longitudinalmente quando comparado com os anexos nacionais da Alemanha e da &#193;ustria?

Accepted Answer

Segundo a disposi&#231;&#227;o nacional &#214;NORM EN 1993-1-5:2007, Sec&#231;&#227;o 4.5.3(3), &#233; poss&#237;vel negligenciar o aumento de σcr,c permitido na nota relativamente &#224; tens&#227;o de encurvadura el&#225;stica cr&#237;tica σcr,sl do refor&#231;o longitudinal adjacente &#224; borda de compress&#227;o, visto que fornece resultados muito conservadores no que diz respeito ao coeficiente de redu&#231;&#227;o resultante ρc para a verifica&#231;&#227;o de encurvadura segundo a &#214;NORM EN 1993‑1‑5, Sec&#231;&#227;o 4.5.4(1), Equa&#231;&#227;o 4.13. A Figura 01 mostra um exemplo de um painel de encurvadura refor&#231;ado longitudinalmente, dimensionado de acordo com o anexo nacional austr&#237;aco.                            Na norma DIN EN 1993-1-5, aplica-se a nota indicada na sec&#231;&#227;o 4.5.3(3), situa&#231;&#227;o que resulta na seguinte diferen&#231;a, ver Figura 02.
