FAQ 004956 CS

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Proč při navrhování podélně vyztuženého panelu dostávám velké rozdíly při porovnání podle německé a rakouské národní přílohy?

Odpověď

Podle národní specifikace ÖNORM EN 1993-1-5: 2007, čl. 4.5.3 (3) je možné podle poznámky zanedbat povolené zvýšení σcr,c v porovnání s pružným kritickým napětím σcr,sl podélné výztuhy sousedící s tlačeným okrajem, protože tak je možné někdy získat velmi konzervativní výsledky vzhledem k výslednému redukčnímu součiniteli ρc pro posouzení boulení podle ÖNORM EN 1993-1-5, odstavec 4.5.4(1), rovnice 4.13. Na Obrázku 01 je znázorněn příklad podélně vyztuženého panelu posouzeného podle rakouské národní přílohy.

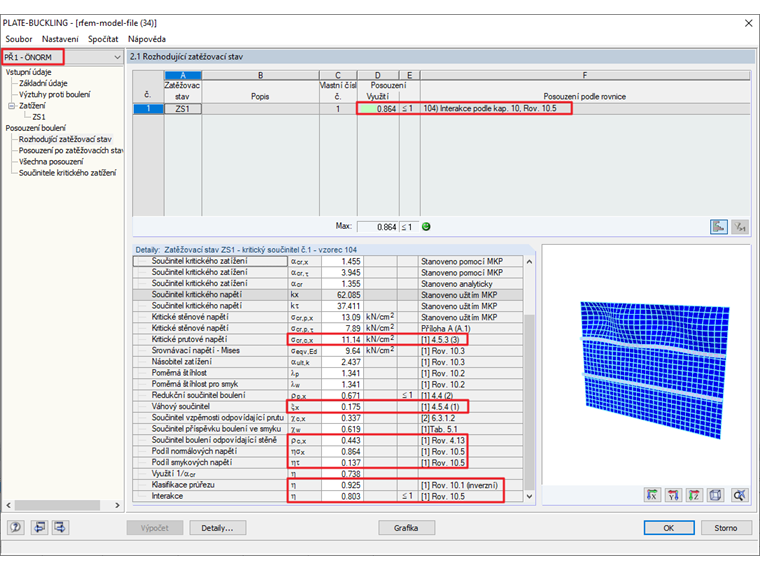

Obrázek 01 - Posouzení podle rakouské národní přílohy

V DIN EN 1993-1-5 se postupuje podle poznámky v odstavci 4.5.3(3), takže vzniká následující rozdíl, viz Obrázek 02.

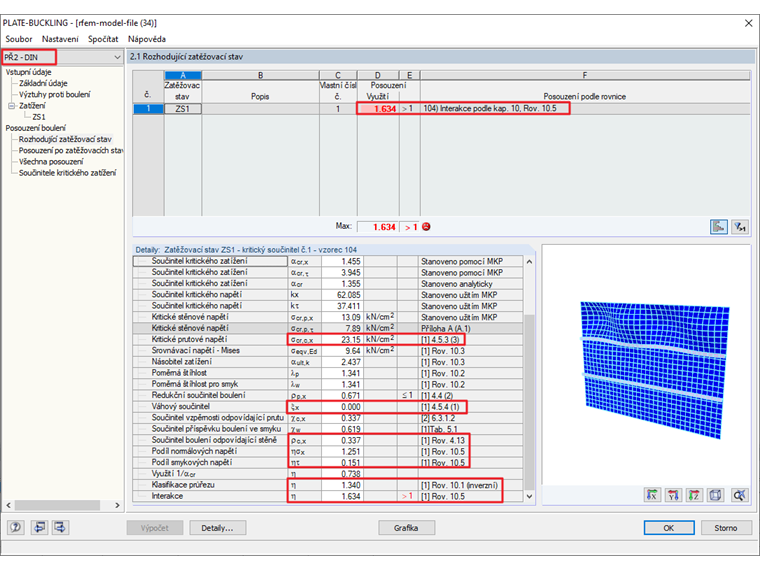

Obrázek 02 - Posouzení podle německé národní přílohy
