Warum erhalte ich beim Nachweis eines längs ausgesteiften Beulfeldes hohe Unterschiede im Vergleich nach deutschem und österreichischem nationalen Anhang?

Antwort

Gemäß nationaler Festlegung zur ÖNORM EN 1993-1-5:2007, Abschnitt 4.5.3(3) darf auf die in der Anmerkung gestattete Erhöhung von σcr,c gegenüber der elastischen kritischen Knickspannung σcr,sl der dem Druckrand benachbarten Längssteife verzichtet werden, da damit im Hinblick auf den resultierenden Abminderungsfaktor ρc für den Beulnachweis nach ÖNORM EN 1993-1-5, Abschnitt 4.5.4(1), Gleichung 4.13 mitunter sehr konservative Ergebnisse entstehen. Bild 1 zeigt ein Beispiel eines längs ausgesteiften Beulfeldes, bemessen nach österreichischem nationalen Anhang.

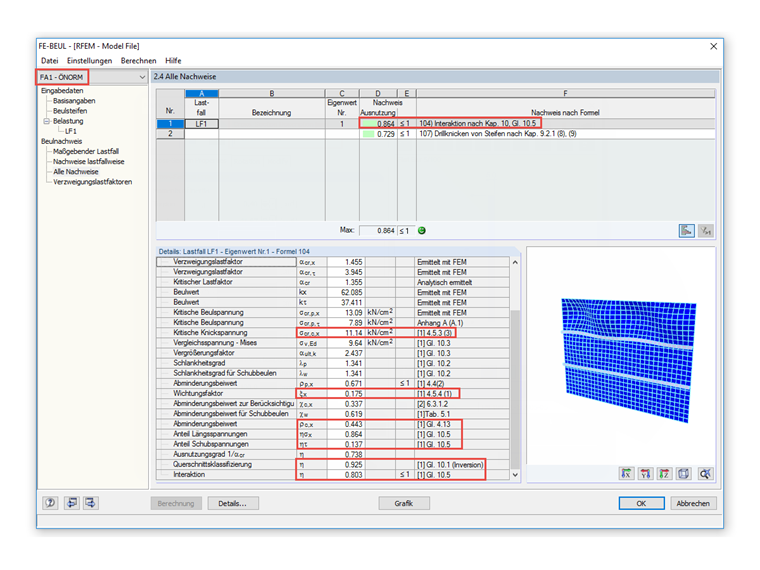

Bild 01 - Nachweis nach österreichischem nationalen Anhang

In DIN EN 1993-1-5 wird gemäß der in Abschnitt 4.5.3(3) angegebenen Anmerkung verfahren, sodass sich hieraus der folgende Unterschied ergibt, siehe Bild 2.

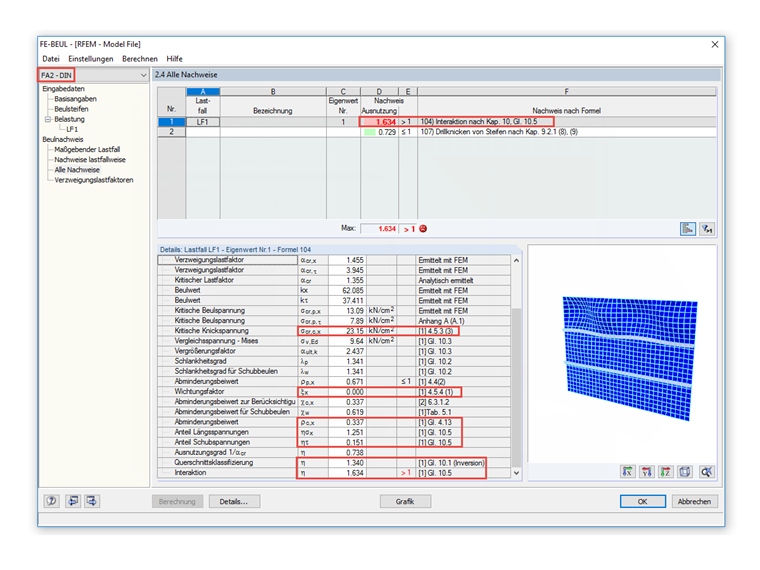

Bild 02 - Nachweis nach deutschem nationalen Anhang
