Condições de fronteira geométricas

Nos limites da secção de cálculo, as condições de fronteira de força e deslocamento têm de ser definidas para as superfícies de fronteira de corte para determinar a influência das áreas exteriores. Para isso, os componentes dos deslocamentos das superfícies de fronteira são geralmente definidos como zero.

A figura abaixo apresenta as condições de apoio predefinidas para as superfícies de fronteira do volume do solo a analisar no RFEM 6. Estes podem ser editados de forma flexível, se necessário.

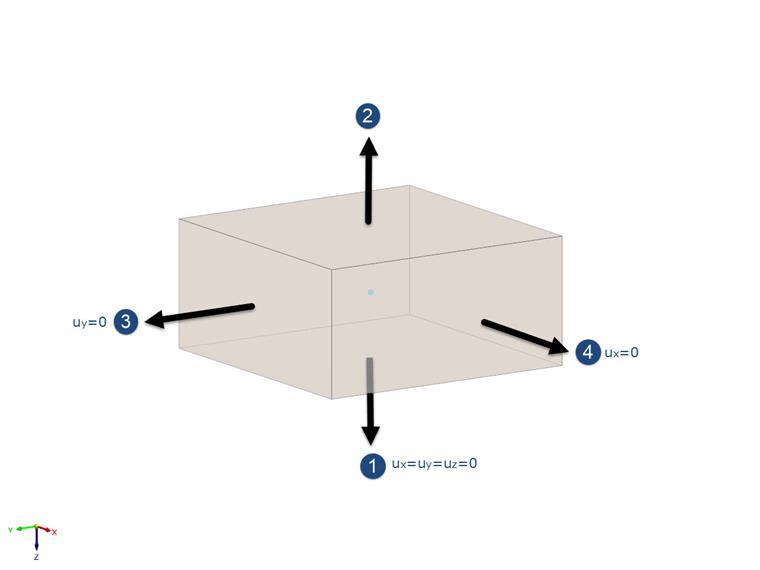

01 Condições de apoio para as superfícies de fronteira do volume de solo a ser analisado

As condições de contorno de deslocamento na figura são definidas da seguinte forma:

• (1) - Área de base: apoio fixo com u_x = u_y = u_z = 0
• (2) - Superfície: área de borda livre
• (3) - superfície de fronteira no plano xz: Apoio simples com u_y = 0, u_x ≠ 0 & u_z 0
• (4) - superfície de fronteira no plano yz: Apoio simples com u_x = 0, u_y ≠ 0 & u_z 0
