Geometrické okrajové podmínky

Na okraji výpočetního řezu je třeba definovat okrajové podmínky pro sílu a posun pro přerušené hraniční plochy, aby bylo možné stanovit vliv vnějších oblastí. Za tímto účelem se složky posunů okrajových ploch obvykle nastaví na nulu.

Na následujícím obrázku jsou znázorněny přednastavené podporové podmínky pro hraniční plochy objemu půdy, které se mají v programu RFEM 6 analyzovat. Ty lze v případě potřeby flexibilně upravovat.

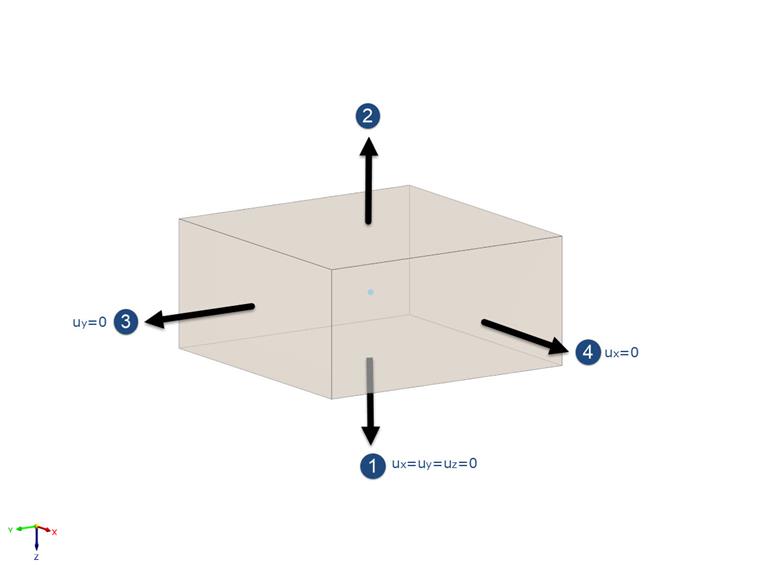

01 Podporové podmínky pro hraniční plochy posuzovaného objemu podloží

Okrajové podmínky posunu jsou na obrázku definovány následovně:

(1) - Plocha základny: pevná podpora s u_x = u_y = u_z = 0
(2) - Plocha: volná okrajová oblast
(3) - hraniční plocha v rovině xz: Obyčejná podpora s u_y = 0, u_x ≠ 0 & u_z 0
(4) - hraniční plocha v rovině yz: Obyčejná podpora s u_x = 0, u_y ≠ 0 & u_z 0
