Malha

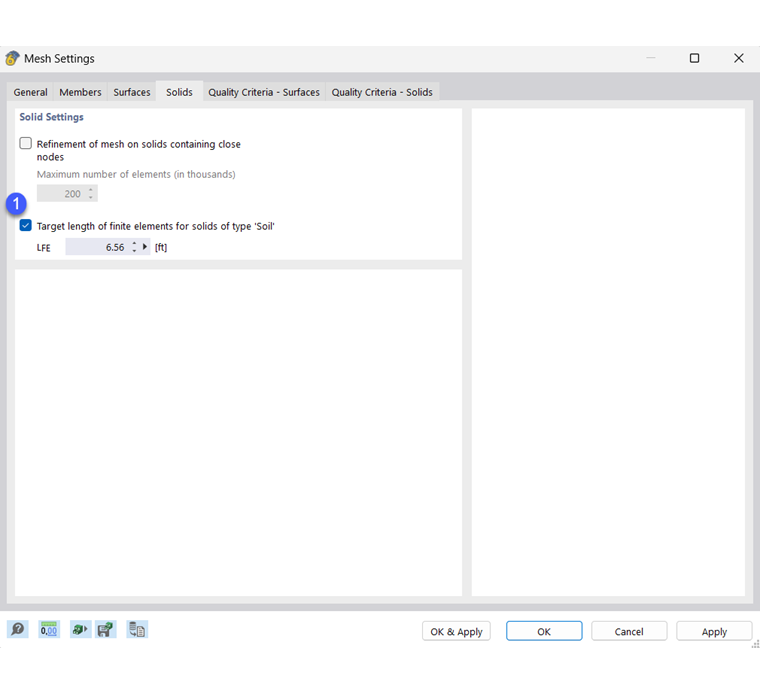

O diálogo para as configurações da malha pode ser encontrado no menu Calcular. Na aba Corpos Sólidos são oferecidas configurações para a malha FE de volumes de solo. O respectivo diálogo de entrada é mostrado como na imagem a seguir.

Configuração da malha para maciços de solo

Comprimento do Elemento (1)

No RFEM 6, define-se nas configurações de malha na aba Geral um comprimento de malha a ser alcançado para a estrutura a ser analisada.

Com o ponto a ser ativado em (1), é oferecida a possibilidade de definir um valor alvo próprio para o comprimento da malha FE do solo, independentemente do comprimento de malha FE global definido, por exemplo, para o edifício. Isso atende às diferentes dimensões dos componentes estruturais e do solo, bem como às diferentes exigências em relação ao tamanho da malha FE.

Informação

Para atender às exigências especiais da geotecnia, foi implementado no RFEM 6 um algoritmo de malhagem ajustado para a malhagem de massas de solo. Neste processo, as propriedades da superfície são espelhadas na face inferior da massa de solo e, se necessário, em superfícies intermediárias. Isso gera uma malhagem orientada em profundidade, que contém principalmente elementos hexaédricos.

Informações adicionais gerais sobre a geração de malha com Elementos Finitos podem ser encontradas no manual RFEM 6 na seção Malha FE.
