Condizioni geometriche al contorno

Ai limiti della sezione di calcolo, le condizioni al contorno di forza e spostamento devono essere definite per le superfici al contorno di taglio al fine di determinare l'influenza delle aree esterne. Per questo, le componenti degli spostamenti delle superfici del contorno sono generalmente impostate su zero.

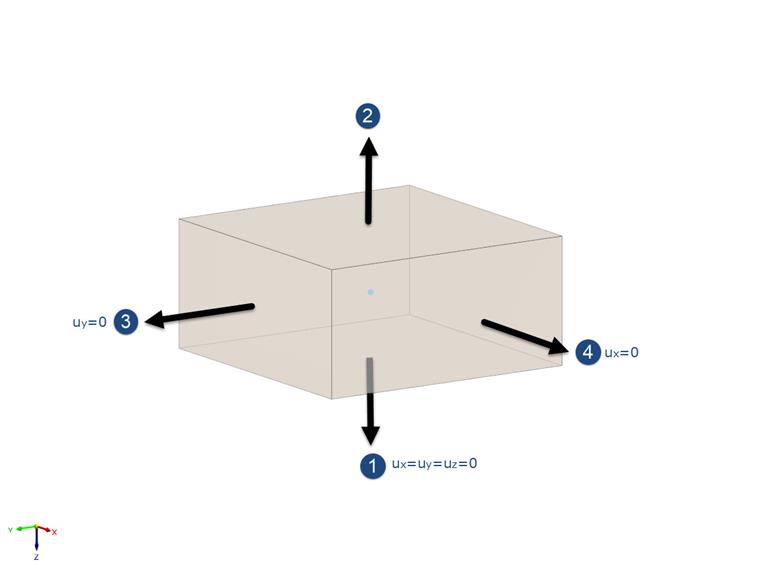

La figura seguente mostra le condizioni vincolari preimpostate per impostazione predefinita per le superfici al contorno del volume del terreno da analizzare in RFEM 6. Questi possono essere modificati in modo flessibile, se necessario.

Le condizioni al contorno di spostamento nella figura sono definite come segue:

  • (1) - Area di base: vincolo esterno fisso con ux = uy = uz = 0
  • (2) - Superficie: area del bordo libera
  • (3) - superficie di contorno nel piano xz: Vincolo esterno semplice con uy = 0, ux ≠ 0 & uz 0
  • (4) - superficie di contorno nel piano yz: Vincolo esterno semplice con ux = 0, uy 0 & uz 0
